Výkonné přepěťové ochrany měřicích obvodů

V průmyslu, zejména v chemickém a u produktovodů, je často třeba měřit veličiny (tlak, průtok, hladinu) na volném prostranství, v terénu. Naměřené hodnoty jsou přenášeny většinou metalickou linkou do měřicího domku nebo přímo do ústředny MaR (měření a regulace) v provozním objektu.

Obr. 1.

Obr. 1. Svodič přepětí typu SLP-275 VBS

Metalické linky jsou mnohdy zdrojem nebezpečného indukovaného pulsního přepětí. Vzhledem k umístění metalických linek a měřicího bodu ve venkovním prostředí je nutné pro ochranu měřicí centrály použít výkonné ochranné prvky, které neovlivňují měřicí obvod.

Takové ochrany dodává společnost SALTEK pod značkou SLP-xx VB(S) – obr. 1. Jsou to svodiče, které opakovaně svedou impulsní proud 15 kA (8/20 µs), jednorázově až 25 kA (8/20), popř. 3 kA (10/350) tzv. bleskového proudu. Za xx se dosazuje maximální pracovní napětí. V nabízeném sortimentu svodičů jsou typy SLP-075 VB(S), SLP-130 VB(S) a SLP-275 VB(S) pro maximální pracovní napětí 75 V, popř. 275 V AC. Písmeno S značí osazení svodiče přepínacím kontaktem pro dálkovou signalizaci stavu.

Obr. 2.

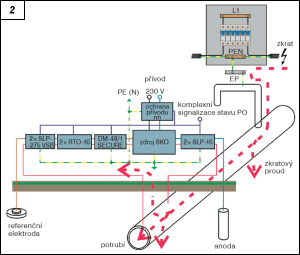

Obr. 2. Příklad použití svodiče SLP-xx VBS: ochrana zdroje SKO

Svodový proud svodičů při jmenovitém napětí je nulový, a proto neovlivňují měřený signál. Používají se pro frekvenční rozsah 0 až 30 MHz. Zapojují se paralelně k měřicímu obvodu, a tudíž jejich svorky nejsou (resp. nemusejí být) zatěžovány protékajícím proudem. Protože původní svorky jsou určeny především pro silové obvody – pro průřez vodiče 1 až 50 mm2, je u těchto svodičů k dispozici redukční svorka pro vodiče 0,75 mm2 (typ RS-35/0,75). Ta umožní připojení vodičů o průřezu 0,75 mm2 a menšímh (obr. 2).

Typickým příkladem použití svodičů SALTEK typu SLP-xx VBS (sériové zapojení varistoru a jiskřiště) je ochrana měřicích linek potenciálu, tlaku a průtoku na venkovních armaturách nebo měření u regulačních stanic a u stanic katodické ochrany (SKO).

Svodiče SALTEK splňují požadavky harmonizovaných evropských norem v oblasti elektromagnetické kompatibility a umožňují bezpečný a bezporuchový provoz měřicích přístrojů a ústředen MaR.

Techničtí poradci společnosti SALTEK zájemcům rádi vysvětlí způsoby i výhody použití zde popsaných i dalších svodičů.
