Svodiče PDP od OBO Bettermann k ochraně datových linek

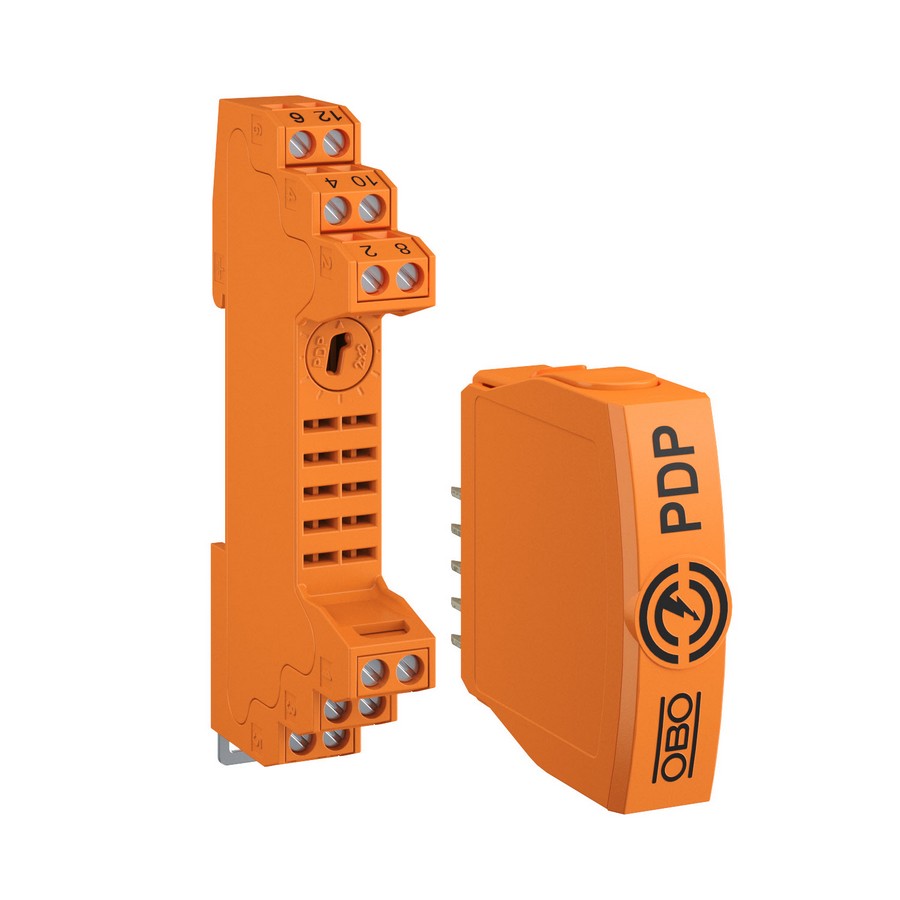

Měřicí, řídicí a regulační technologie (MSR) jsou srdcem moderních průmyslových systémů. Musí být proto spolehlivě chráněny před nežádoucími vnějšími indukčními a kapacitními vazbami, přinášejícími časté poruchy v toku výroby, doprovázené značnými ekonomickými ztrátami. A právě k ochraně před takovýmito jevy jsou určena nová kombinovaná přepěťová ochranná zařízení pro informační a automatizační technologie typové řady PDP (Plugable Dataline Protection). Pouzdro s šířku pouhých 12,5 mm je předurčuje k prostorově úsporné instalaci na profilovou lištu 35 mm. Vzájemné mechanické napěťové kódování horních a spodních dílů brání nesprávnému přiřazení horní a spodní části během údržby nebo měření. Mnohostrannost využití podtrhuje široké přenosové pásmo až do 100 MHz a důležitá je i možnost volby mezi provedeními pro přímo, či nepřímo uzemněné stínicí systémy. Přímé uzemnění se realizuje prostřednictvím samočinného napojení spodního dílu na společnou kovovou nosnou lištu, nepřímé pomocí samostatné šroubové svorky. Vybrat si lze mezi verzemi pro dva nebo 2×2 signální vodiče při maximálním jmenovitém napětí 5, 12, 24 nebo 48 V. Trvalou spolehlivost chráněného datového přenosu zaručuje konstrukce spodního dílu přístroje, díky níž nedochází k přerušení toku signálu ani při vyjmutí horního dílu s ochrannými obvody. Přístroje jsou testovány v souladu s EN 61643-21 výbojovou kapacitou bleskového proudu 5 kA (D1 / C2) a nabízejí tedy opravdu spolehlivou ochranu prvků a systémů MSR.

---

OBO BETTERMANN, s. r. o., Modletice 81, P. O. Box 96, 251 01 Říčany u Prahy,
tel.: +420 323 610 111, e-mail: info@obo.cz, www.obo.cz
