Rychlé připojení vodičů všech druhů bez použití nástrojů

Rodina WAGO svorek řady 221 se rozrůstá: představujeme páčkovou instalační svorku Inline pro univerzální připojování vodičů v jednom směru.

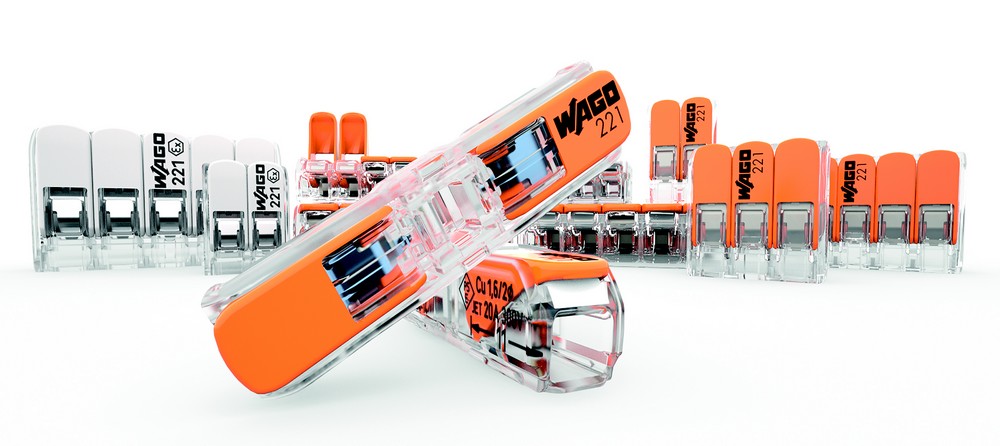

Nová instalační svorka WAGO Inline řady 221 s páčkou představuje průkopnické řešení pro všechny druhy vodičů od 0,2 do 4 mm², které nabízí bezkonkurenční jednoduchost, rychlost a spolehlivost.

Průchozí svorka WAGO Inline ve štíhlém konstrukčním provedení kombinuje všechny osvědčené přednosti instalačních svorek řady 221. Umožňuje univerzální připojování vodičů – ovládací páčka zcela eliminuje nutnost používat nástroje a současně zajišťuje viditelně bezpečný a spolehlivý kontakt s vodičem. Když je zapotřebí více pólů, doplňkové adaptéry umožňují uživateli vytvořit vysoce modulární a flexibilní sestavu až s pěti póly s fixní polohou v jediném adaptéru, bez ohledu na to, zda se používá (či nepoužívá) odlehčení tahu, zda se svorka montuje na DIN lištu pomocí západky, upevňuje pomocí šroubů, lepení nebo vázacích pásků nebo zda se zavěšuje.

K dispozici jsou dvě varianty instalační svorky Inline, obě s atesty EN a UL: první verze má transparentní kryt pro vodiče o průřezu 0,2 až 4 mm² pro všechny standardní aplikace. Druhá verze s bílým krytem je určena pro severoamerický trh a má mírně odlišný rozsah připojovaných vodičů do AWG 12.

Univerzální připojovací technika pro instalace ve stísněném prostoru

Svorky Inline řady 221 (obr. 1) jsou univerzálním připojovacím prostředkem, který díky kompaktním rozměrům nejenom vylepšuje stávající instalace, ale který zároveň svým prostorově nenáročným provedením otevírá široké spektrum nových způsobů využití. Patří mezi ně například aplikace na omezeném prostoru, jako jsou laboratorní a zkušební sestavy, testovací pracoviště ve výrobních závodech, připojování svítidel v podhledech, prodlužování reproduktorových kabelů nebo použití v odbočných krabicích v průmyslových aplikacích. A to je jen vrcholek ledovce – drobná svorka Inline řady 221 otevírá obrovské množství příležitostí, ze kterých můžete těžit.

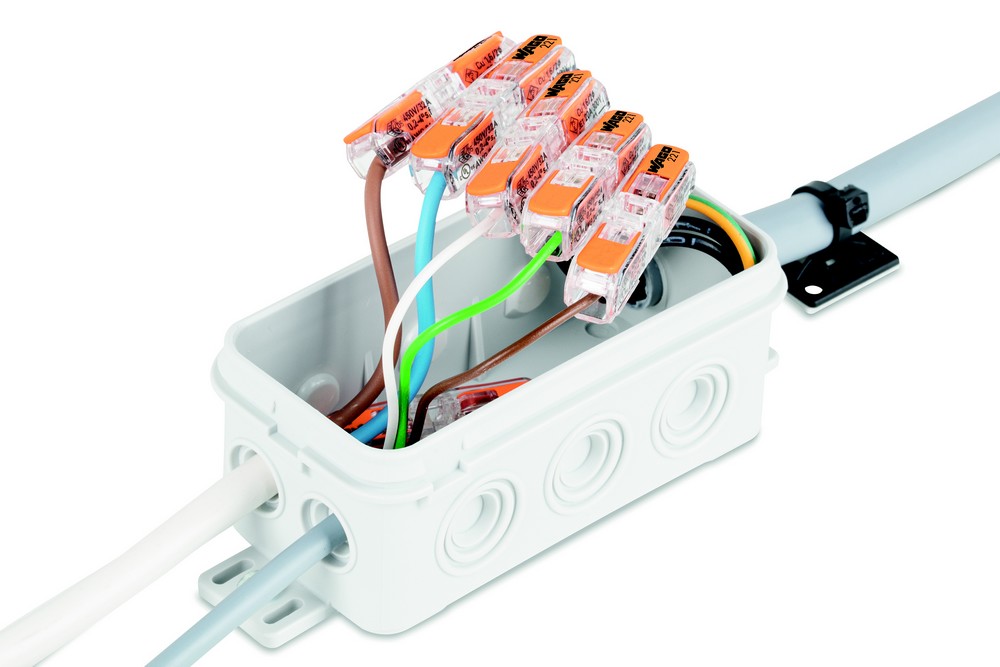

Obr. 1. Svorky Inline 221 v instalační krabici

Rychlé a snadné použití, spolehlivý kontakt s vodičem

Instalační svorka WAGO Inline řady 221 zajišťuje intuitivní a pohodlné připojování plných, vícedrátových i jemně laněných vodičů v jednom směru. S páčkou WAGO je připojování vodičů hračka: stačí ji zvednout, zavést vodič a páčku zase sklopit. Stejně rychlé a snadné je i odpojování vodičů: zvedněte páčku, vytáhněte vodič, sklopte páčku. Všechny druhy vodičů tak je možné připojovat bez použití nástrojů. Integrace osvědčené pružinové připojovací techniky WAGO do kompaktního transparentního pouzdra je zárukou viditelně spolehlivého kontaktu s vodiči všech druhů o průřezu od 0,2 do 4 mm².

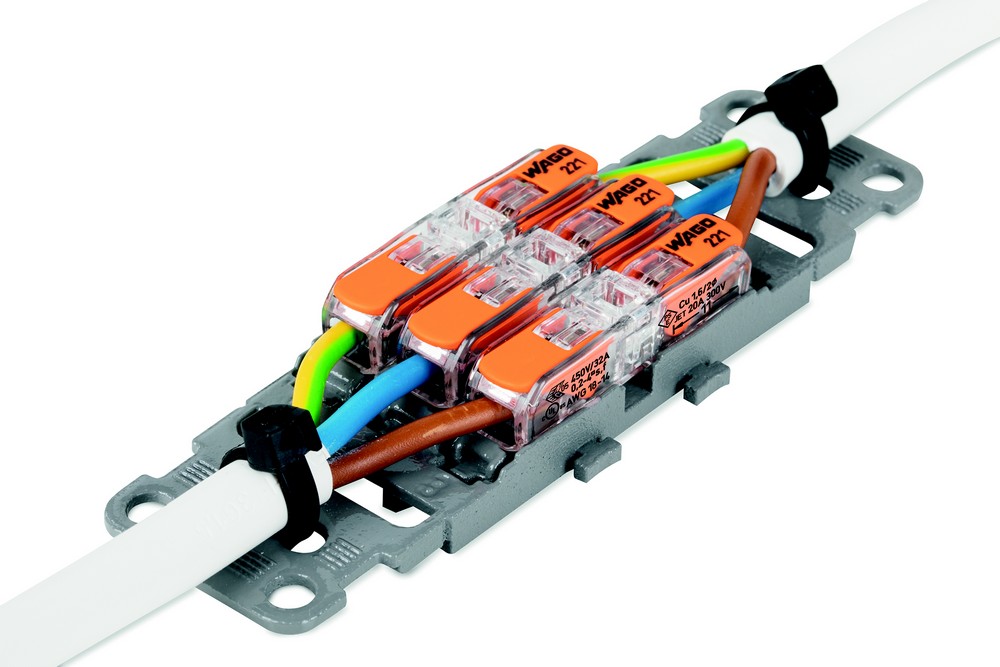

Obr. 2. Svorky Inline 221 použité společně s adaptérem

Víc pólů se značením – individuální přizpůsobení pomocí adaptéru

Instalační svorky WAGO Inline řady 221 rovněž umožňují implementovat víc pólů (obr. 2). Do příslušných adaptérů lze zaklapnout až pět modulů, které je možné v případě potřeby dál doplňovat. Adaptéry lze napevno instalovat na DIN lištu s odlehčením tahu či bez něj, přesně podle požadavků dané aplikace. Adaptéry je možné zajistit pomocí aretačního mechanismu, šroubů, lepením, pomocí vázacích pásků nebo zavěšení. Dostupná plocha pro značení je předem potištěna a pro větší přehlednost ji můžete individuálně přizpůsobit pomocí samolepicích pásků.
