Oblíbené automatické přepínače sítí ATyS g nově s Modbus komunikací

Přepínače Socomec ATyS již mnoho let patří mezi nejpoužívanější přístroje pro zálohu sítí i v těch nejnáročnějších aplikacích s požadavkem na minimální dobu přerušení napájení při přepnutí. Přístroje s označením g (ATyS g) jsou využívány zejména pro zálohu dieselgenerátorem. Toto velmi spolehlivé a kompaktní zařízení obsahuje veškerou funkcionalitu pro start i korektní doběh záložního zdroje. Zvolená koncepce velmi šetří prostor i náklady na návrh a realizaci napájecího systému. ATyS plně automaticky přepíná mezi hlavní a záložní sítí na základě jejich aktuální dostupnosti a podle nastavené priority. Díky monitoringu parametrů na silových svorkách dokáže zjistit a rozhodnout, zda síť má požadované parametry. Pro maximální bezpečnost existuje možnost použít manuální – ruční režim, který je vždy absolutně nadřazen automatice. Pomocí páky lze přístroj manuálně přepnout nebo ho uzamknout ve vypnutém stavu.

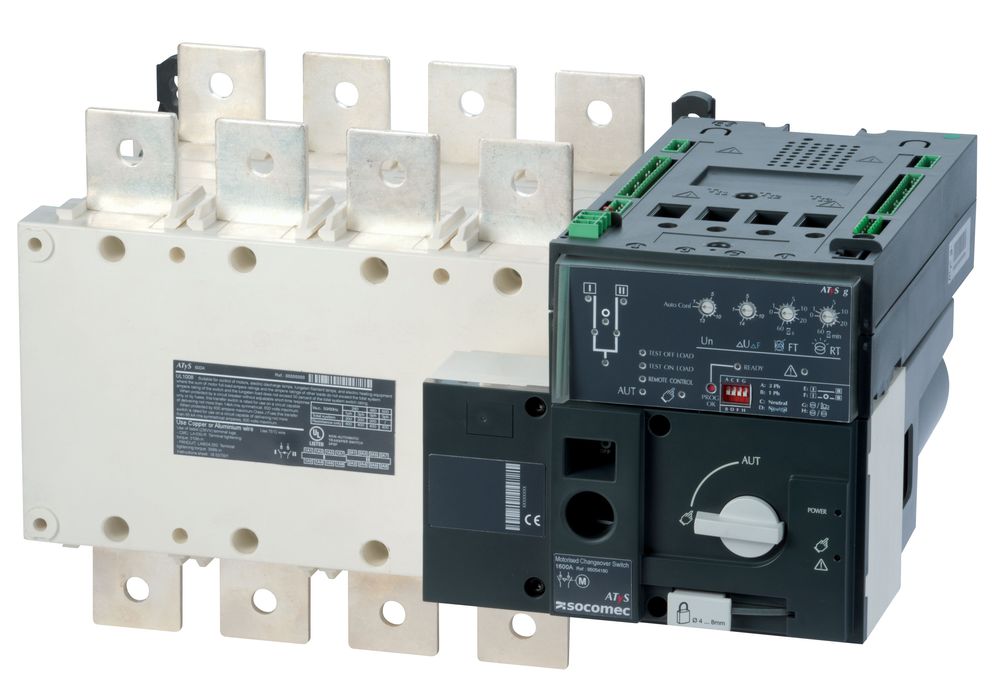

Obr. 1. Automatický přepínač sítí do 3 200 A typ ATyS g

Klíčové parametry přístrojů ATyS:

Bezpečné ovládání
– Permanentní indikace dostupnosti sítí
– Jednoznačná indikace polohy přepínače
– Vzájemné mechanické blokování poloh
– Uzamykatelnost v poloze vypnuto
– Zabezpečený přístup k nastavení parametrů
Intuitivní používání
– Jednoduchá volba přepínacího režimu Automatický/Manuální
– Záložní ruční přepínání: Přístroj lze ovládat i manuálně pomocí přepínací páky
Jednoduchá údržba a servis
– Testovací režimy (zejm. test výpadku hl. zdroje, test generátoru)
– V případě potřeby snadná výměna řídicí nebo motorové jednotky, bez demontáže přepínače
Kompaktní a spolehlivé řešení bez přídavných částí
– Integrované a testované řešení jako celek
– Přepínač splňuje standard ČSN EN 60947-6-1 popisující chování automatických přepínačů sítě
– Desítkami let prověřená technologie přepínačů na bázi odpínačů a přepínačů SIRCO

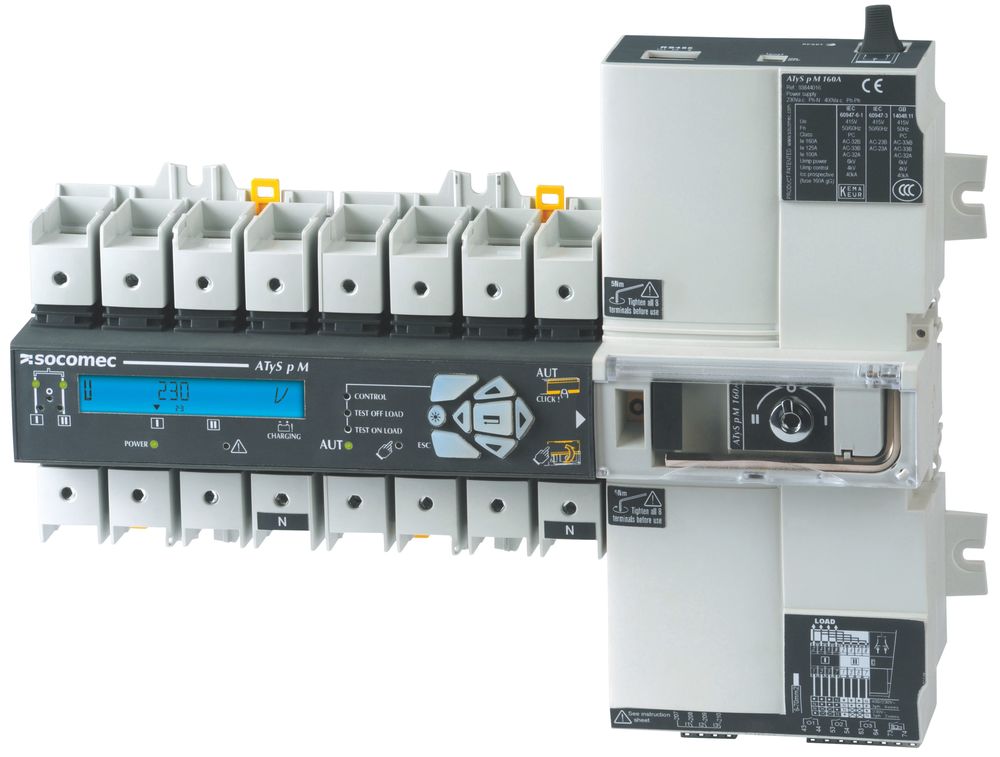

Obr. 2. Automatický přepínač sítí do 160 A typ ATyS p M

V současné době výrobce inovuje řady těchto přístrojů. Mezi žádanou funkcionalitu patří i možnost monitoringu z nadřazeného řídicího systému. Také proto se začínají uvádět na trh přístroje ATyS g s řídící jednotkou, která umožňuje dodatečné osazení modulem pro komunikaci Modbus (RS485). Doposud bylo možné k přístroji doplnit externí signalizační panel do dveří s označením D10, který zobrazí aktuální dostupnost sítí a polohu přepínače. Aby bylo možné použít tyto informace v nadřazeném systému s komunikací RS485, lze nově použít přídavný modul s označením 48250092. Jde o dobře známý doplňkový modul používaný i pro jiné přístroje Socomec a instalace je velmi snadná i kdykoli dodatečně. V případě připojení k PC je možné využít také zcela novou verzi známé aplikace pro PC Socomec – Easy Config System. Software umožňuje mj. zobrazit parametry zařízení i zjištěné parametry sítí, nastavenou konfiguraci přístroje včetně časovačů, nebo provést test funkčnosti.

Je třeba doplnit, že pro nejnáročnější aplikace lze nadále použít i přístroje ATyS p M a ATyS p s velmi rozsáhlými možnostmi nastavení i komunikace.
