Nezbytnost třetí měřicí svorky, tzv. ochranného terminálu při testování izolace

Měření izolačního odporu je jedním z nejpoužívanějších testů v elektrické síti. Pro dosažení spolehlivých výsledků je nezbytné použít třívodičovou sadu měřicích kabelů s ochranným terminálem, tzv. GUARD svorkou. Podíváme se na to, proč tomu tak je a prozkoumáme často opomíjený přínos ochranného terminálu.

Při provádění testu izolačního odporu (obr. 1) se na testovaný prvek přivede vysoké stejnosměrné napětí, změří se výsledná hodnota často velice nízkého protékajícího proudu a pomocí Ohmova zákona se vypočítá hodnota izolačního odporu. Porovnáním této výsledné hodnoty izolačního odporu s předem stanovenou kritickou hodnotou se stanoví, zda je měřený prvek bezpečný a provozuschopný. Kromě toho, pokud se na měřeném prvku provádějí testy izolačního odporu pravidelně, je možné odhalit změny, které upozorní na postupnou degradaci izolačního materiálu. Tímto pravidelným měřením lze předpovědět zbývající životnost izolačního prvku.

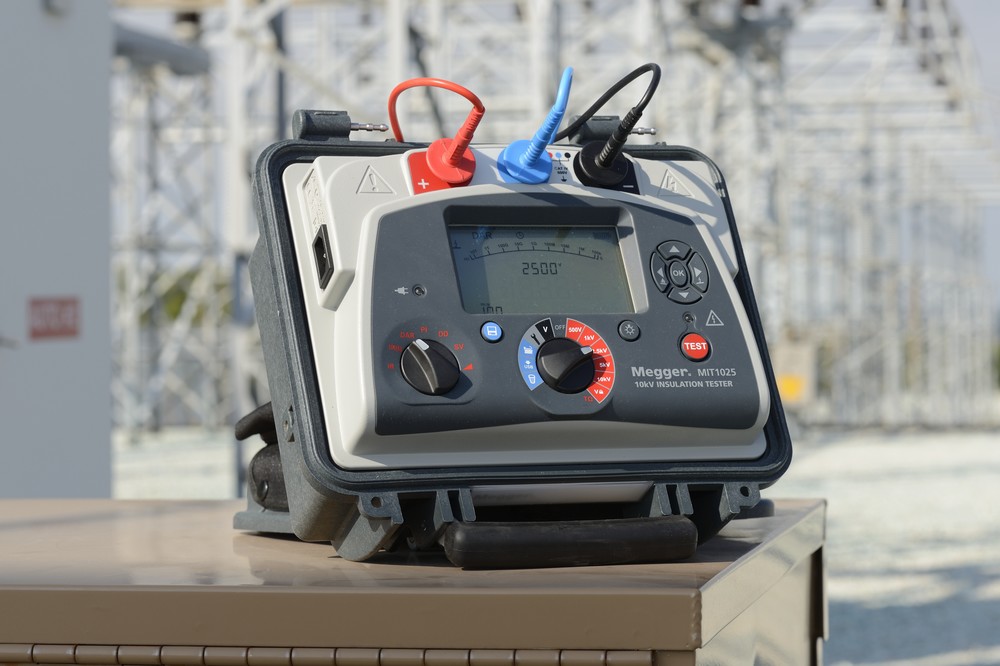

Obr. 1. Měření izolačního odporu přístrojem Megger MIT1025

Funkčnost všech částí infrastruktury elektrické sítě, od místa výroby přes distribuci až po rozvod u spotřebitele, závisí na účinné izolaci. Trvalá dostupnost provozuschopné elektrické sítě je nesmírně důležitá, takže je zcela zásadní, abychom se mohli spolehnout na získané výsledky z měření izolačního odporu.

Zamysleme se na chvíli nad tím, co se stane, když nebude měření izolačního odporu provedeno s třetí modrou svorkou, ochranným terminálem. Pokud jsou získané výsledky měření nižší než skutečné hodnoty izolačního odporu, mohou být prvky sítě předčasně vyřazeny z provozu, což znamená zbytečnou práci týmu údržby při výměně nákladných prvků. To může znamenat, že je potřeba část sítě vyřadit z provozu na dobu minimálně nutnou pro výměnu. To vše vede k vyšším nákladům na údržbu, nižší dostupnosti sítě a v konečném důsledku také vyšším cenám pro spotřebitele a potenciálně menšímu zisku pro provozovatele sítě.

Abychom tyto nesprávné závěry eliminovali, musíme použít pro měření izolačního odporu takové měřicí přístroje, které poskytují přesné a spolehlivé výsledky. Abychom pochopili, co to v praxi znamená, podíváme se zblízka na problematiku měření velmi malých proudů, které testery izolace měří.

Jakmile proudy vznikající při měření, jako je kapacitní nabíjecí proud a absorpční (polarizační) proud, poklesnou v testovaném prvku na zanedbatelnou hodnotu, zůstane nám malý ustálený proud. Ten se skládá ze dvou dílčích proudů:
– unikající proud přes izolační materiál,
– svodový proud na povrchu izolace.

Pro vlastní vyhodnocení měření používáme svodový proud přes izolační materiál. Ten je směrodatný pro rozhodnutí, zda je měřený prvek i nadále provozuschopný. U určitých typů prvků však může svodový proud na povrchu izolačního materiálu dominovat, a to až do té míry, že se nelze na naměřené hodnoty izolačního odporu spolehnout.

Vysokonapěťové kabely, transformátorové průchodky, izolátory a další prvky elektrické sítě, které mají velké povrchové plochy, mohou být znečištěné vzduchem přenášenými nečistotami nebo dokonce tenkým filmem vlhkosti. Toto povrchové znečištění pak vede k významnému povrchovému svodovému proudu, který může výrazně ovlivnit měření skutečného unikajícího proudu přes izolaci.

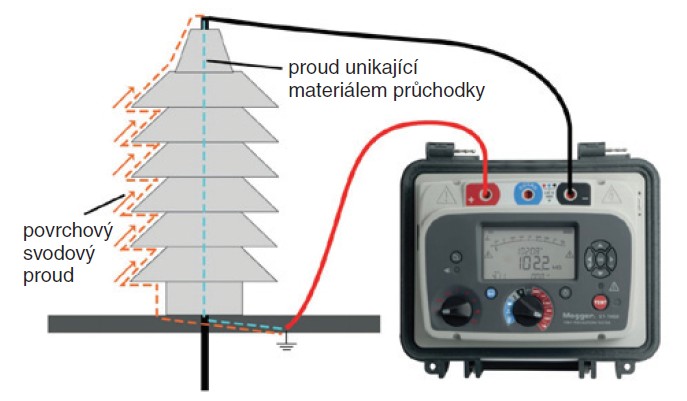

Na obr. 2 je znázorněna znečištěná vn transformátorová průchodka. Unikající proud šířící se přes izolační materiál průchodky je zobrazen modře a povrchový svodový proud je zobrazen červeně. V horní části průchodky se tyto dva proudy sčítají a jsou přivedeny do měřicího přístroje. Výsledkem takto provedeného měření je falešně nízká hodnota izolačního odporu.

Obr. 2. Měření bez použití ochranného terminálu: měřený proud = svodový proud na povrchu izolace + unikající proud přes izolaci

Abychom toto výrazné zkreslení výsledku měření eliminovali, musíme z našich měření odstranit složku svodového povrchového proudu, zvláště pokud měříme prvek s izolačním odporem 100 M Ω nebo více při napětí 1 000 V a více. Zde je nutné využít potenciál ochranného terminálu.

Ochranný terminál je třetím bodem připojení k testovanému prvku. Toto připojení umožňuje odvedení svodového povrchového proudu, který jinak může vést k podstatné chybě při měření izolačního odporu.

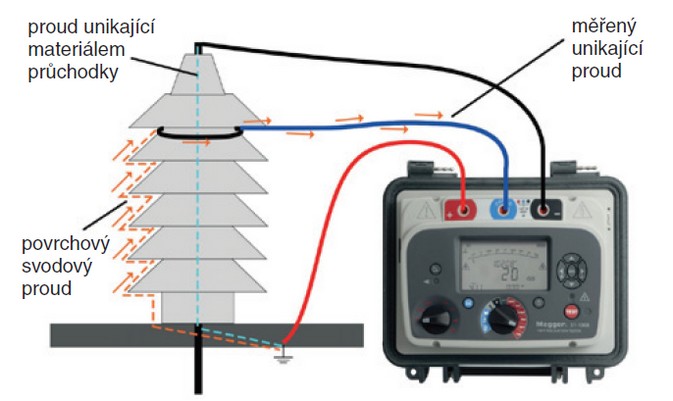

Příklad uvedený na obr. 3 opět ukazuje vn transformátorovou průchodku. Tentokrát je ale povrchový svodový proud odveden pomocí ovinutého vodivého pásku kolem střední až horní části průchodky. Připojením ochranného terminálu k tomuto vodivému pásku se povrchový svodový proud odvede a není pro výpočet izolačního odporu uvažován. Výsledkem takto provedeného měření je pouze skutečný unikající proud izolace resp. izolační odpor.

Obr. 3. Měření s použitím ochranného terminálu: měřený proud = pouze unikající proud přes izolaci

Jednou z výhod ochranného terminálu je, že jej lze použít jako rychlý diagnostický nástroj. Dva snadné testy mohou rychle určit, zda je izolační hodnota prvku skutečně degradující nebo zda je jednoduše znečištěn špínou, a proto vyžaduje řádné očištění. První měření se provádí s pomocí ochranného terminálu a druhé bez jeho použití. Pokud se tyto dvě naměřené hodnoty izolačního odporu dramaticky liší, je zřejmé, že hlavním problémem je znečištění. To způsobí, že měření bez ochranného terminálu vykazuje výrazně nižší hodnoty izolačního odporu, než se očekávalo.

Ochranný terminál je také vhodné používat při pravidelném měření izolačního odporu na konkrétním prvku, protože nám pomáhá sledo - vat trendy. Při měření izolačního odporu prvků totiž existuje mnoho proměnných, které ovlivňují naměřenou hodnotu izolačního odporu. Například elektrický šum a teplota. Když tedy sledujeme hodnoty izolačního odporu v průběhu celého životního cyklu prvku, je nezbytné ochranný terminál používat pro každé měření. Jedině tak totiž můžeme odstranit jednu z proměnných, tj. svodový povrchový proud, který se sám v průběhu času mění v důsledku proměnlivého znečištění a různých úrovní relativní vlhkosti v době testování.

Viděli jsme, že funkční ochranný terminál je základním benefitem vysokonapěťového testeru izolačního odporu. Jedině tak je možné docílit spolehlivých výsledků. Efektivní plánování údržby se opírá o trendy spolehlivých výsledků testů, které poskytují včasnou indikaci blížícího se selhání. Použití vysoce výkonného ochranného terminálu může proto snížit riziko předčasné výměny prvků a zajistit jejich maximální životnost. Týmy údržby pak mohou provádět správnou činnost v nejvhodnějších časech, udržovat náklady na minimu a maximalizovat dostupnost sítě.

Je ale důležité poznamenat, že ne všechny ochranné terminály jsou stejně účinné. U přístrojů od různých výrobců se ve skutečnosti výkon ochranného terminálu velmi liší.

Společnost Megger plně deklaruje výkon svých ochranných terminálů a uvádí jejich přesnost. Na rozdíl od některých jiných výrobců Megger deklaruje přesnost v celém rozsahu výstupního napětí přístroje. Obvody Megger ochranného terminálu jsou navrženy pečlivě. Jedině tak může být zachována jejich nízká vstupní impedance, přesnost přístroje, vysoký stupeň bezpečnosti CAT v souladu s normou IEC 61010 a v neposlední řadě jejich bezpečnost pro případ indukovaných napětí z testovaného obvodu.

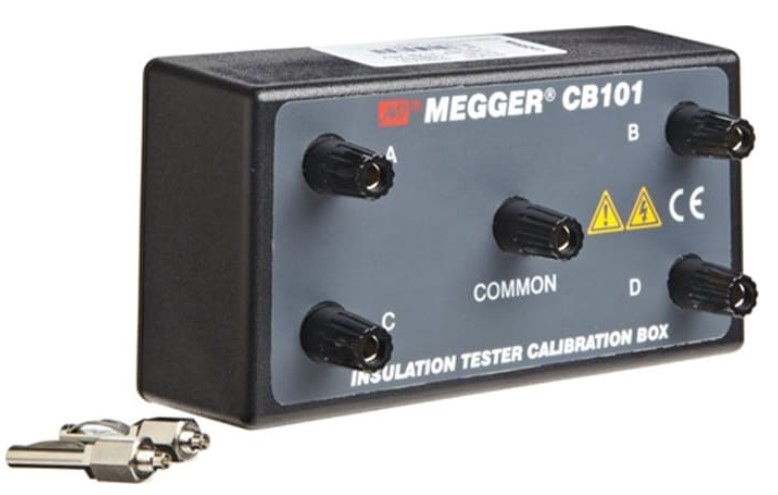

Výběr správného testeru izolačního odporu může být obtížný. Vzhledem k množství produktů, které jsou dnes k dispozici, je procházení datovými listy časově náročná výzva. S ohledem na to společnost Megger vytvořila neocenitelnou pomůcku, která vám pomůže porovnat výkony jednotlivých měřicích přístrojů. Kontrolní jednotka CB101, zobrazena na obr. 4, je jednoduchý a bezpečný nástroj, který obsahuje řadu vysoce výkonných rezistorů dimenzovaných pro použití do 5 kV. Pomocí tohoto nástroje můžete rychle a jednoznačně zhodnotit výkon a přesnost ochranného terminálu u jakéhokoliv testeru izolačního odporu.

Obr. 4. Jednotka CB101 pro kontrolu výkonu a přesnosti ochranného terminálu

Společnost Megger je přední světový výrobce měřicí techniky již od pozdních let 19. století. V současné době je ochranný terminál součástí testerů izolace, počínaje MIT2500, který může testovat až napětím 2,5 kV, konče nejvýkonnějším 15kV testerem izolace S11568. Nově je ochranný terminál také k dispozici u testeru točivých strojů MTR105.
