Modulární a vestavná zařízení ETI pro běžné domácí instalace i pro průmyslové aplikace

Sortiment ETI nejsou zdaleka pouze pojistkové vložky. Na poli modulárních přístrojů má ETI velice širokou nabídku od klasických instalačních jističů, přes proudové chrániče, přepěťové ochrany, vypínače a přepínače, multifunkční časové spínače a relé, spínané zdroje a paticová relé na lištu DIN, až po svodiče přepětí a instalační stykače. Je možné tak sestavit celý rozváděč, ať už domovní či průmyslový, od jedné značky.

ASTI – instalační jističe a proudové chrániče

Nejvýznamnější řada ETI jističů nese název ETIMAT P10. Tato řada nabízí vysokou kvalitu a spolehlivost. Výroba probíhá na semiautomatické lince. V nabídce jsou proudové hodnoty již od 0,5 do 63 A, v závislosti na vypínací charakteristice. Dostupné vypínací charakteristiky jsou běžně používané charakteristiky B, C a D, ale navíc i speciální charakteristika „K“ pro ochranu motorů a tzv. rychlá charakteristika „Z“ pro ochranu polovodičových obvodů a jiných citlivých zařízení. Pro vyšší proudové hodnoty jsou k dispozici jističe řady ETIMAT 10 se jmenovitým proudem 80, 100 a 125 A.

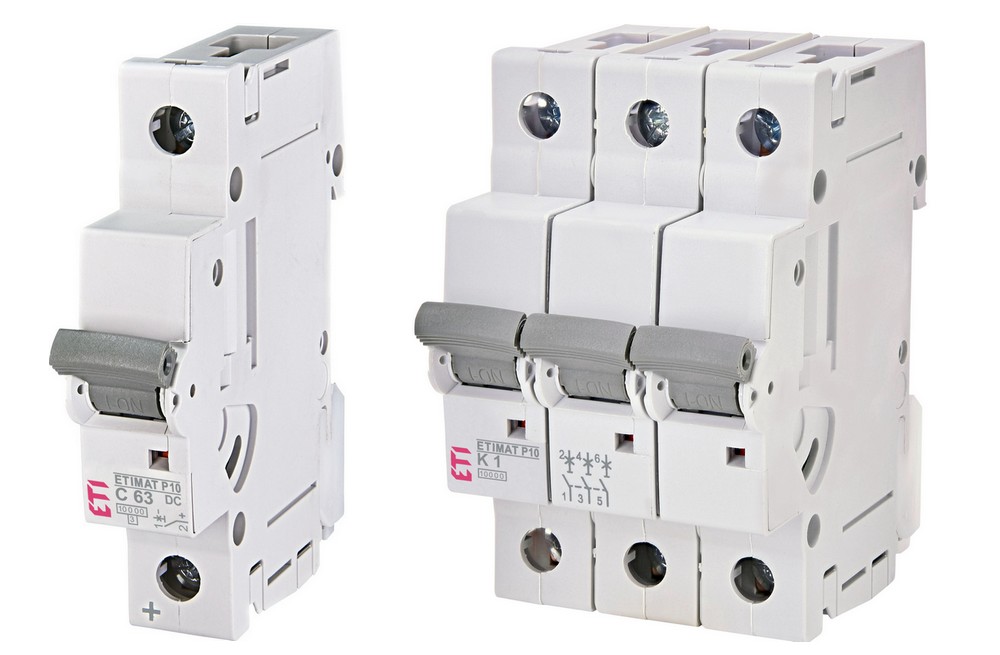

Obr. 1. a, b Instalační jističe ETIMAT P10

Vedle instalačních jističú se staví samozřejmě proudové chrániče, které slouží pro ochranu před unikajícím proudem z elektrického obvodu. V minulém roce uvedená inovovaná řada EFI-P vyráběná na plně automatické moderní lince nabízí vylepšené parametry oproti starší řadě a vylepšenou konstrukci, ale přesto zachovává kompatibilitu se stávajícím příslušenstvím starší řady. Dostupné jsou chráničové spouště AC, A, B a B+ a dále i zpožděné (G) a selektivní (S) typy.

Vedle této dvojice ochranných zařízení patří taktéž proudové chrániče s nadproudovou ochranou, nebo jinak také nazývané kombinované chrániče či chráničojističe. Tato zařízení, na rozdíl od klasických proudových chráničů, které jsou určené k umístění na začátek instalace, či před několik koncových obvodů, jsou primárně určené k instalaci před jednotlivé koncové obvody pro zvýšenou ochranu. Kombinované chrániče ETI pod názvem KZS jsou dostupné v mnoha variantách jako jednomodulové, tak i běžné dvou- a čtyřmodulové. Jednomodulové kombinované chrániče mají výhodu úspory místa v menších rozváděčích, avšak jejich nabídka a použití jsou omezené vzhledem ke konstrukci. Za zmínku stojí i speciální typ KZS EDI, který disponuje třemi signalizačními LED indikujícími typ poruchy.

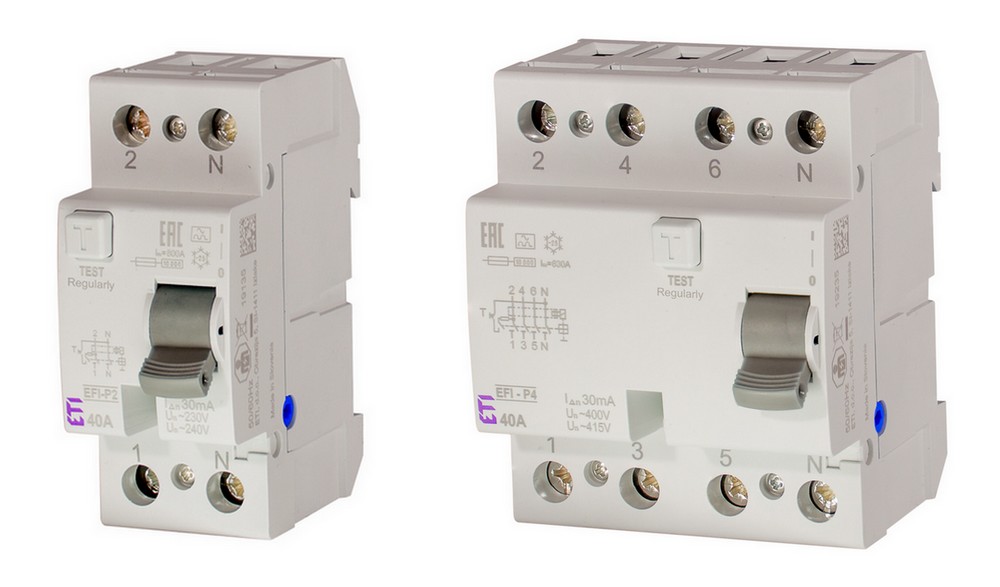

Obr. 2. a, b Proudové chrániče EFI-P

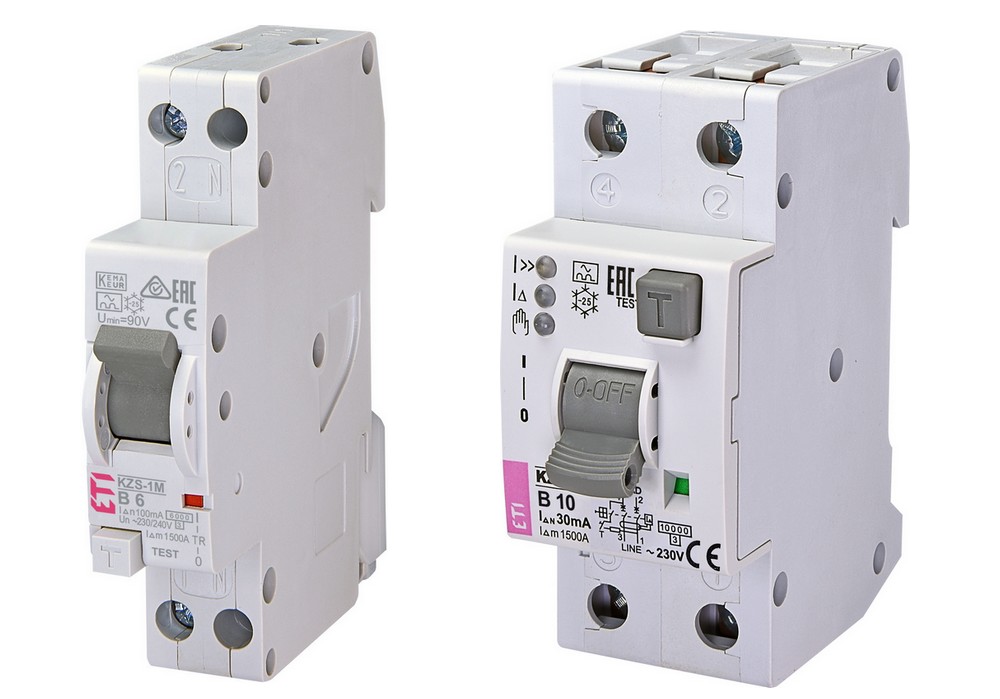

Obr. 3. a, b Proudové chrániče s nadproudovou ochranou KZS

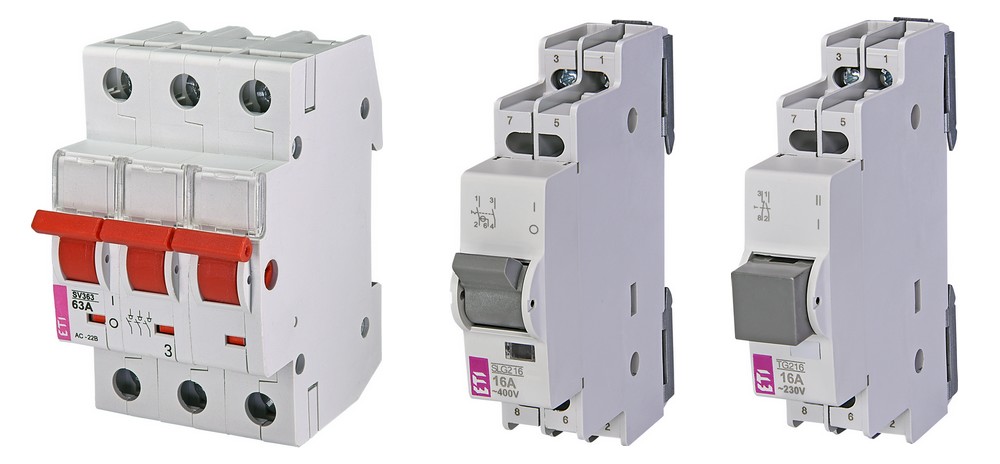

Obr. 4. a, b, c Hlavní vypínač SV, vypínač s kontrolkou SLG a tlačítko T

EVE ETIREL – modulární a vestavná zařízení

Běžná ochranná zařízení pro většinu elektrických instalací doplňují další zařízení. Například hlavní vypínače, používané v rozváděčích na přívodu pro možnost odepnutí rozváděče od napětí, jsou u ETI dostupné od 16 do 125 A v jednopólové až čtyřpólové variantě pod označením SV.

Ke klasickým hlavním vypínačům je k dispozici řada spínačů SG. Jejich jmenovitá hodnota je 16 a 25 A, avšak jsou ve variantě klasického vypínače, přepínače, přepínače s nulovou polohou, nebo tlačítka. Každý typ je též dostupný i ve verzi se signálkou. Tyto spínače jsou ideálním řešením např. pro manuální spínání osvětlení v menších průmyslových halách.

V nabídce též nechybí ani různá multifunkční a časová relé. Jejich využití je všestranné pro automatizaci různých systémů, zařízení, osvětlení a podobně. V minulém roce byla uvedena nová řada multifunkčních relé s názvem ETR, jako částečná náhrada řady CRM.

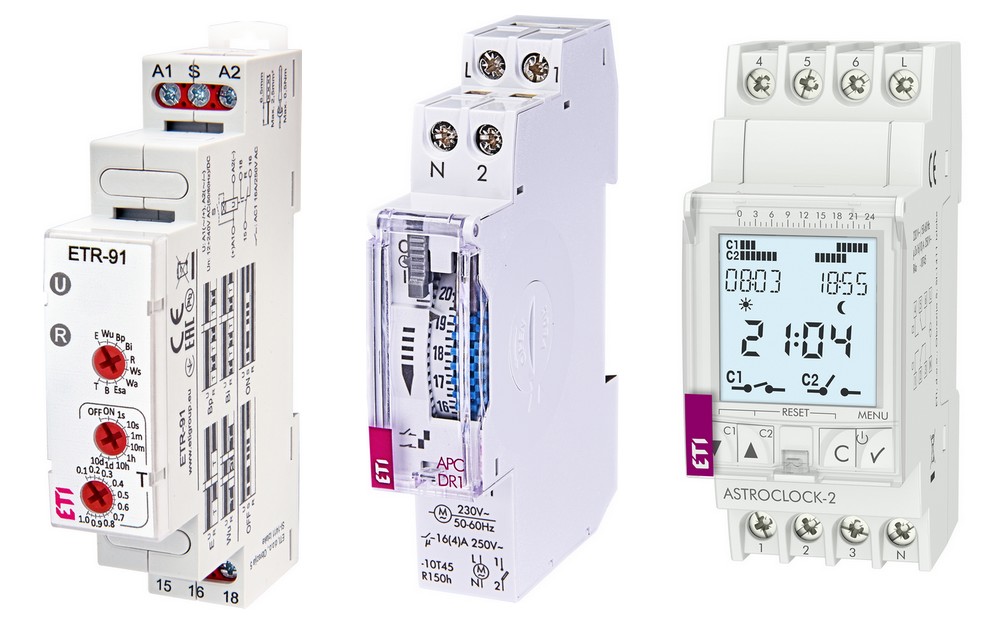

Obr. 5. a, b, c Multifunkční relé ETR, spínací hodiny APC a Astroclock 2

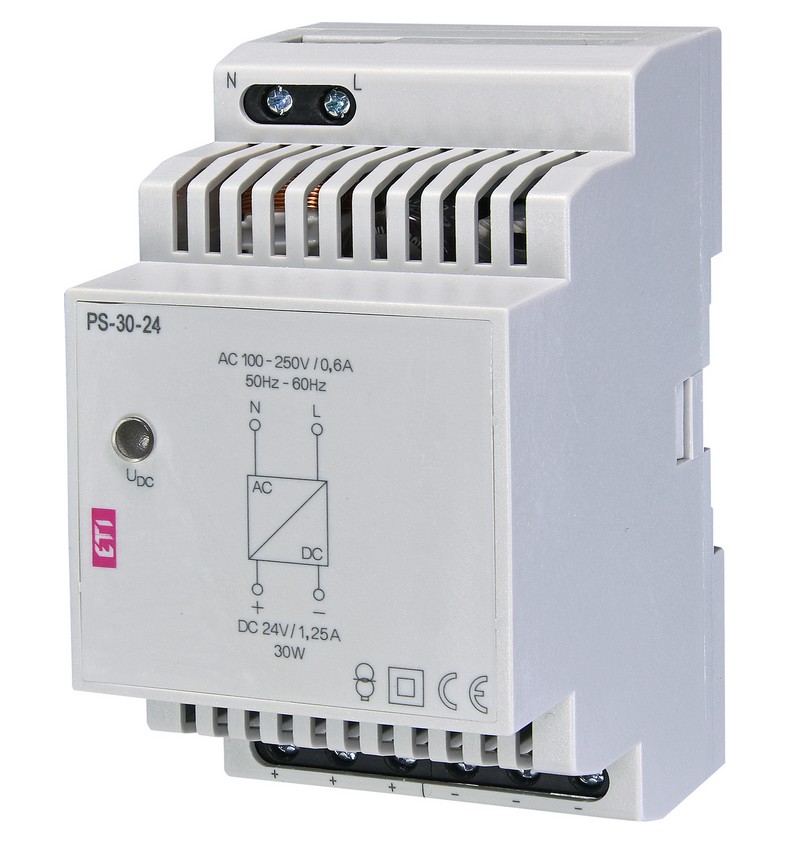

Obr. 6. Stejnosměrný zdroj PS-30

K automatizaci osvětlení a dalších procesů jsou vhodné i analogové či digitální hodiny, neboli časovače. Nejnovější typ multifunkčního časovače nese název EDIGI R2 a kombinuje funkci klasického časovače, časovače s astro funkcí a soumrakového spínače včetně externího čidla. Pro stmívání osvětlení lze použít různé stmívače. Jsou k dispozici typy pro stmívání klasických svítidel, ale i pro stmívání LED svítidel.

Pro napájení ostatních zařízení stejnosměrným proudem lze použít spínané zdroje ETI na lištu DIN. Typy na 30 W/ 12 V a 30 W/ 24 V mají modulární konstrukci a lze je osadit přímo do řady s jinými modulárními zařízeními pod krycí panely. Dostupné jsou však i zdroje až do 480 W/ 24 V, které se též osazují na lištu DIN, ale nemají běžné modulární rozměry a nelze je umístit pod krycí panely.

Pro spínání a řízení dalších aplikací jsou určena paticová relé. V nabídce je několik typů, od miniaturních relé se dvěma kontakty do 8 A, až po relé na vyšší zátěže se třemi kontakty do 16 A. Mimo paticová relé však nechybí ani úzká elektromagnetická relé, nebo úzká polovodičová relé, která se dají na lištu DIN naskládat vedle sebe a spoří tak místo v případě rozsáhlejšího řízení aplikací.

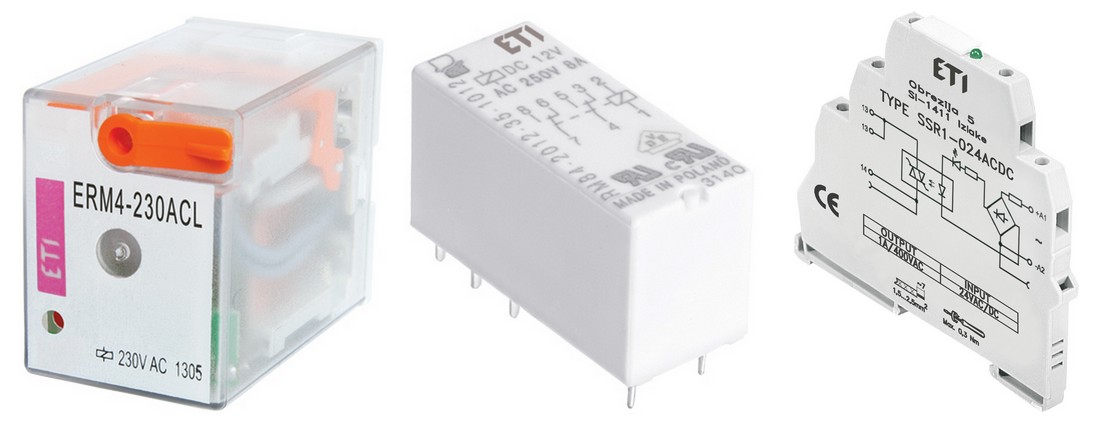

Obr. 7. a, b, c Paticová relé ERM a MER a úzké polovodičové relé SSR

ETITEC – svodiče bleskových proudů a přepěťové ochrany

Na ochranu proti bleskovým proudům slouží svodiče a přepěťové ochrany ETITEC. Na začátku instalace např. rodinného domu je nutné umístit výkonný a spolehlivý svodič bleskových proudů. K tomu je ideální využít např. svodič ETITEC V T12, který disponuje hodnotou impulzního proudu o velikosti 12,5 kA na pól. Avšak tento typ nezastupuje pouze svodič typu 1 (B), ale i svodič typu 2 (C). O zbytkové přepětí v domovní síti se potom už postará např. modul ETITEC L3. Je to svodič přepětí typu 3 (D), který lze umístit přímo do instalační krabice pod zásuvku, aby byl co nejblíže chráněnému zařízení a vyrušil jakékoliv zbývající přepětí v síti, které se mohlo i díky vnějším vlivům v síti naindukovat.

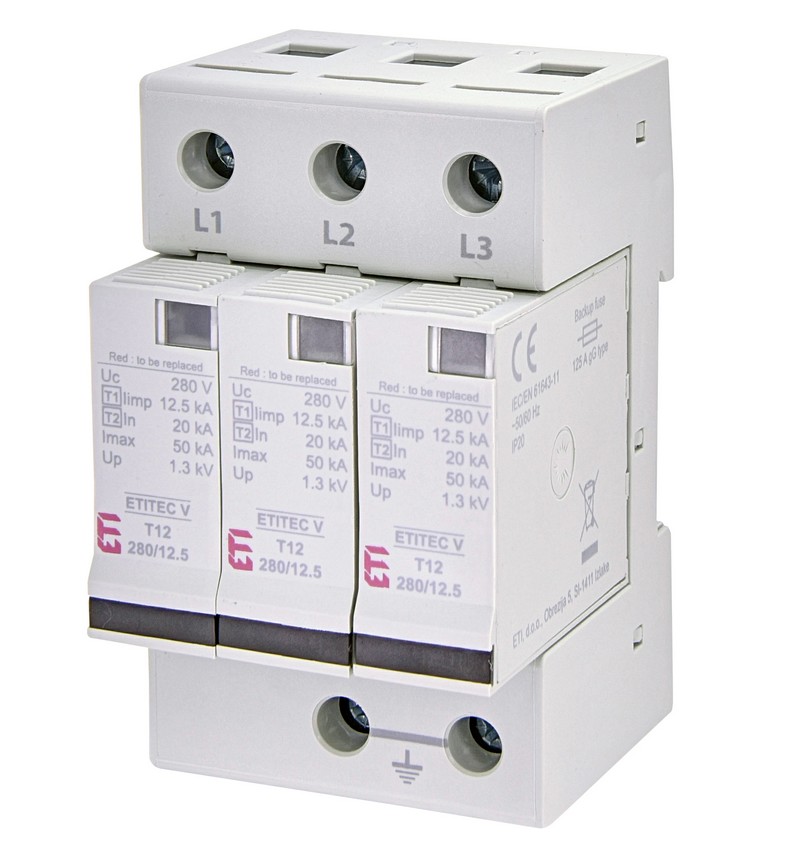

Obr. 8. Svodič přepětí ETITEC V T12

ETICON – stykače

Instalační stykače spadají do kategorie ETICON. V nabídce ETI je několik typů instalačních stykačů. Klasický typ „R“, který se ovládá pouze střídavým napětím, a typ „RD“, který lze ovládat střídavým i stejnosměrným napětím a má daleko tišší chod díky stejnosměrné cívce. Dále jsou zde speciální typy s označením „R“ (R .. R, RD .. R), které mají obdobnou funkci, ale navíc se dají manuálně ovládat tlačítkem umístěným na čele stykače.

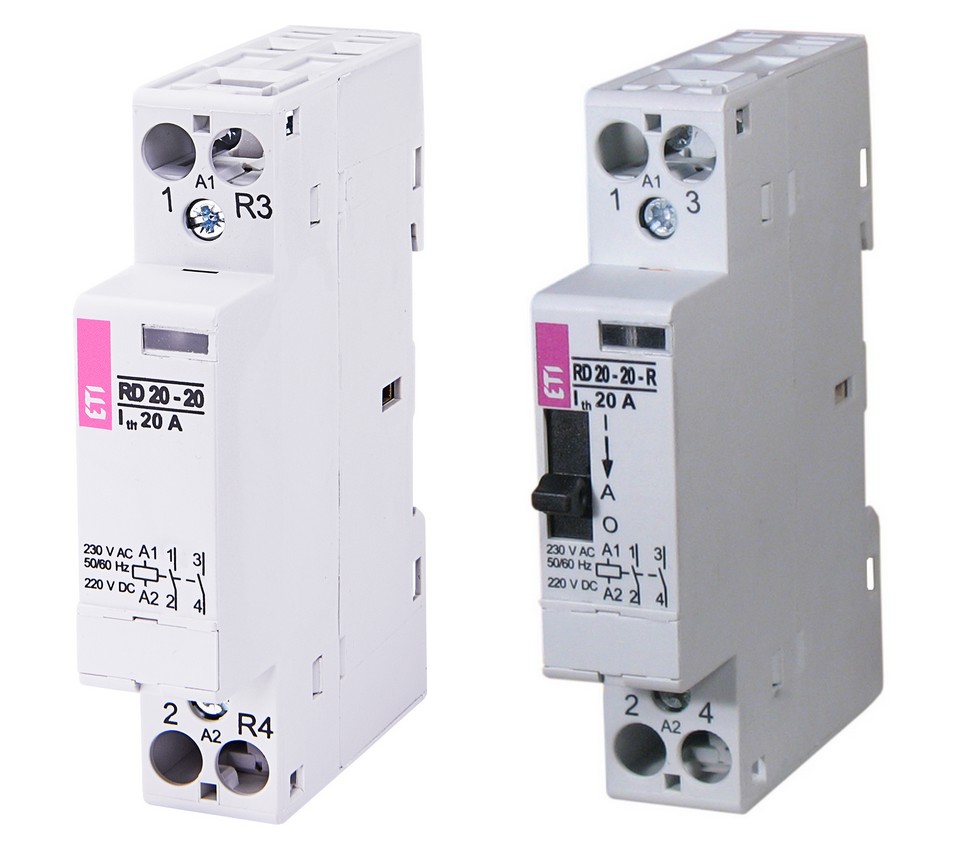

Obr. 9. a, b Instalační stykač RD a RD..R

Nabídka ETI však modulárními a vestavnými zařízeními zdaleka nekončí. Pro více informací o dalších produktových řadách, jako jsou např. motorové stykače, rozvodnice, výkonové jističe a jiné, mohou zájemci kontaktovat tým ETI.
