Krycí pásek zušlechtilé oceli pro účinnou ochranu

Válečkovévedení HIWIN řady CRG zvyšuježivotnost a snižuječas montáže

Společnost HIWIN, s. r. o., přední dodavatel lineární techniky, představuje válečkové vedení řady CRG, které využívá krycí pásek z ušlechtilé oceli. Toto řešení ve výsledku zvyšuje ochranu vedení a snižuje čas potřebný k instalaci.

Válečkové lineární vedení HIWIN řady CRG se čtyřmi řadami válečků je vhodné pro vysoké síly a krouticí momenty, snadno se montuje a výborně chrání před nečistotami a opotřebením koncových těsnění díky krycímu pásku. Z důvodu velmi vysokých únosností a tuhostí se válečkové lineární vedeni HIWIN používá především v oblasti obráběcích a speciálních strojů. Podmínky, které panují v tomto náročném prostředí, zpravidla vyžadují krycí zátky montážních otvorů z mosazi nebo oceli. Jejich montáž je v tomto případě časově náročná.

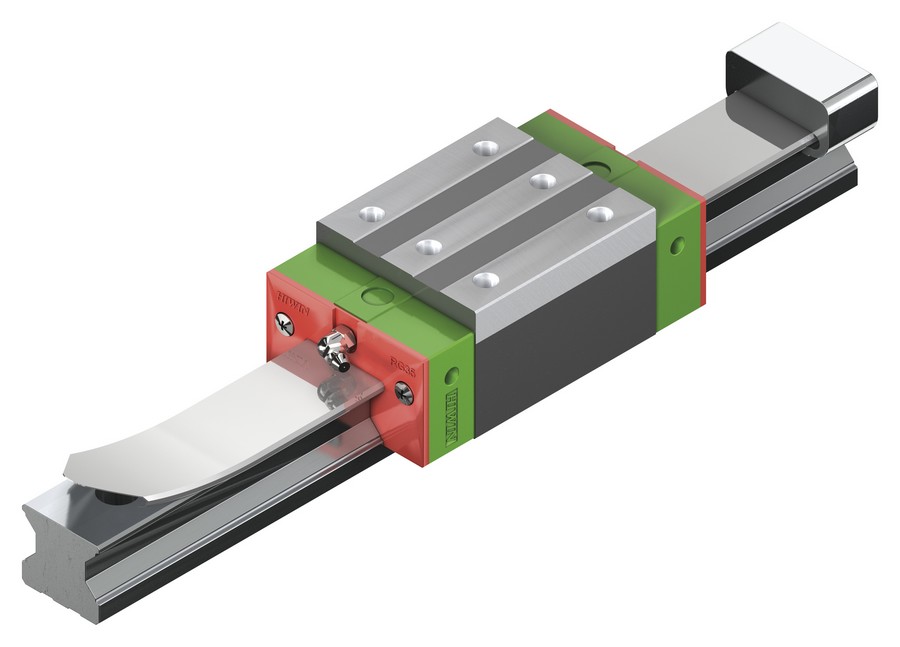

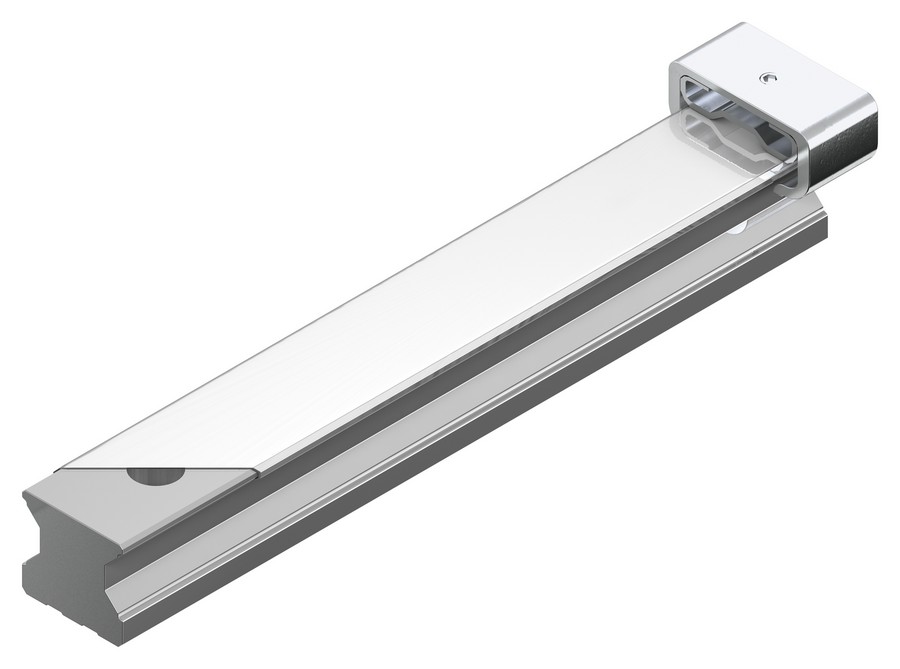

Obr. 1. Vozík v provedení CRGH, Obr. 2. Kolejnice CRGR typu R

„K montáži kolejnic lineárního vedení jsou potřeba montážní otvory v kolejnici. Pro zajištění vysoké životnosti lineárního vedení a efektivní ochrany vozíků před znečištěním musí být montážní otvory po montáži uzavřeny,“ vysvětluje Ing. Petr Lukáš, technický a prodejní manažer společnosti HIWIN, s. r. o., pro lineární techniku, a dodává: „V případě našeho válečkového vedení HIWIN CRG místo zátek používáme krycí pásek z ušlechtilé oceli, který zvyšuje ochranu a snižuje čas instalace.“

Krycí pásek válečkového vedení HIWIN CRG poskytuje i při náročných pracovních podmínkách spolehlivou ochranu a zároveň umožňuje rychlou montáž. Tím, že odpadá zdlouhavé zatlačování kovových zátek, je možné zredukovat čas montáže až o devadesát procent.

Kolejnice pro toto vedení jsou dodávány v délkách podle požadavku zákazníka s maximální délkou z jednoho kusu 4 000 mm. Požadavky na delší pojezdové dráhy lze řešit skládáním kolejnic za sebe, přičemž krycí pásek je vždy z jednoho kusu. Standardně se kolejnice dodávají se symetrickým uspořádáním připojovacích otvorů. Upevnění krycího pásku je pomocí čelního šroubku (CSB) nebo pomocí kovové svěrky (CSS). Pro válečkové vedení HIWIN CRG jsou k dispozici vozíky CRGH a CRGW. Úzký standardní vozík pro montáž shora (CRGH) i přírubový vozík pro montáž shora i zespodu (CRGW) jsou vyráběny ve variantách standardní a dlouhý.

Válečkové lineární vedení HIWIN řady CRG najde využití v celé řadě odvětví, zejména v náročném prostředí obráběcích strojů. Použitá technologie podporuje rozvoj automatizace a robotizace průmyslu.
