Instalační sloupy OBO Bettermann: Prostorová flexibilita

Při navrhování současných elektrických rozvodů vystupuje do popředí stále zřetelněji požadavek flexibility, a to především v nájemních kancelářských prostorech nebo u dočasných zařízení. O slovo se ale hlásí stále častěji i v průmyslu a budovách dopravní infrastruktury.

V rozsáhlejších prostorách reprezentují flexibilitu elektrických rozvodů především instalační sloupy, umožňující situovat přípojná místa silových i slaboproudých rozvodů velmi rychle a přesně tam, kde jsou právě potřeba. Možnost přesné lokalizace současně dovoluje minimalizovat shluky nejrůznějších kabelů a vedení například v blízkosti jednotlivých pracovišť, což přispívá k jejich přehlednosti, a tedy i bezpečnosti.

Obr. 1. Sloup fixovaný mezi podlahu a strop s širokými možnostmi připojování

Výběr instalačního sloupu

Klíčový aspekt při výběru vhodného provedení instalačního sloupu představují možnosti při jeho fixaci a napojení na existující pevné stavební rozvody. Dalším kritériem je počet požadovaných služeb, který vymezuje potřebný minimální instalační prostor. Ve velkoprostorových kancelářích vykazují flexibilitu především instalační sloupy montované mezi podlahu a strop, napájené obvykle shora, z prostoru nad podhledem. V menších prostorách s možností využití podlahových rozvodů plní spolehlivě tutéž úlohu podlahové sloupky nepřesahující svou výškou běžné kancelářské stoly.

Všechny tyto případy spolehlivě pokrývají instalační sloupy OBO ze systému ISS. Jsou charakteristické štíhlým profilem, flexibilitou umístění a širokými možnostmi při osazování instalačními přístroji. Tyto přednosti ještě dále umocňuje bezprecedentně rychlá instalace. Proto se v praxi osvědčily nejen při zřizování trvalých nebo dočasných pracovních míst v otevřených prostorách kancelářských budov, ale i u pokladen obchodních domů nebo na nejrůznějších pracovištích výrobních hal.

Téměř neomezená volnost při výběru optimálního provedení instalačních sloupů OBO přitom ponechává dostatek prostoru pro kreativní individualitu. Zvolit si lze jedno ze dvou základních materiálových provedení, oceloplechové nebo hliníkové, které může mít podobu jednoho ze sedmi (sloupky pro instalaci na podlahu) resp. deseti (sloupy pro instalaci mezi podlahu a strop) tvarově odlišných profilů v různých výškových a barevných variacích. V základní variantě jsou povrchově upravena práškovým lakováním a hliníková provedení mohou být dodány také s matným, rovnoměrně eloxovaným povrchem.

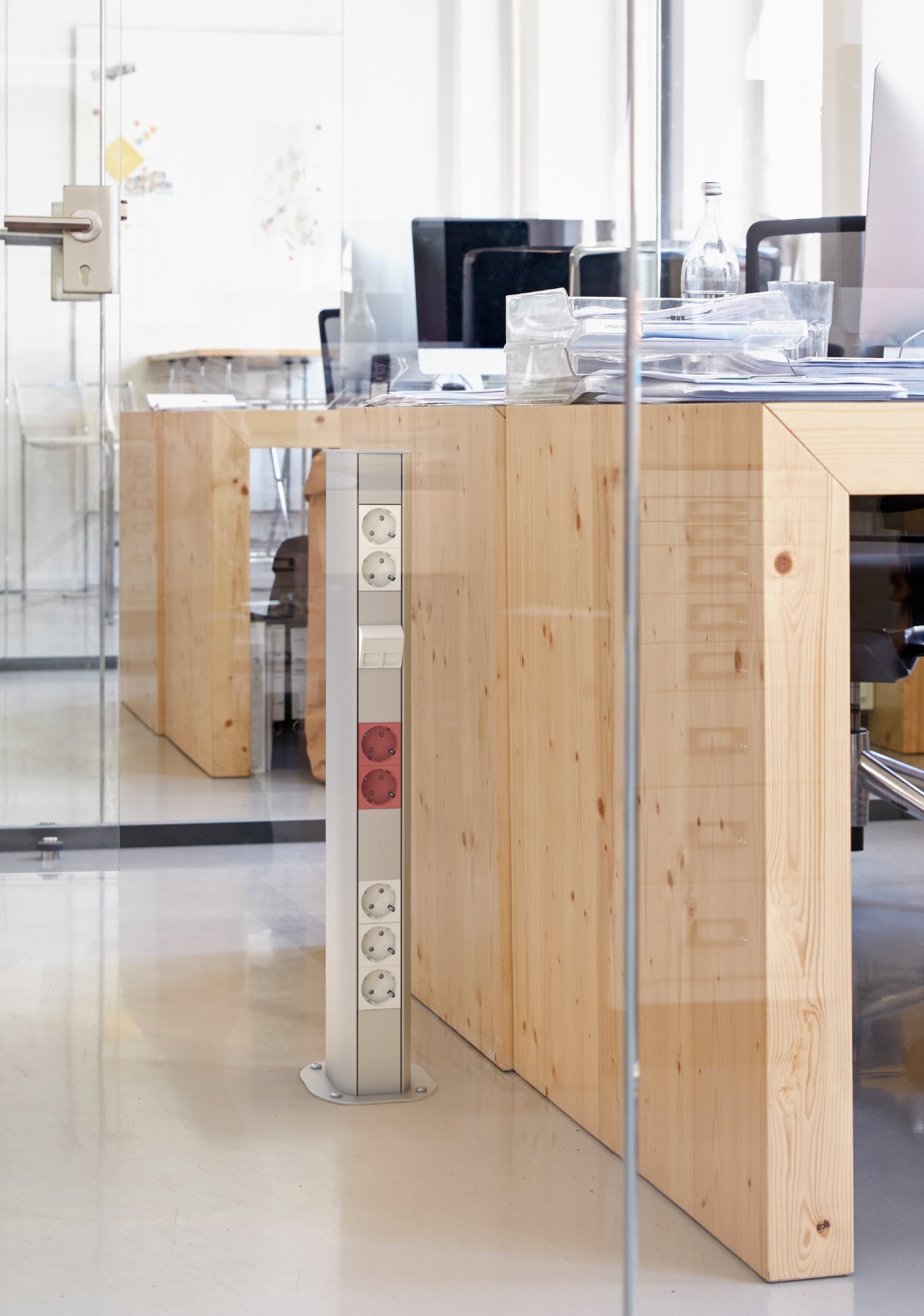

Obr. 2. Podlahový sloupek v kanceláři

Podlahové sloupky

Podlahové sloupky jsou zvláště vhodné pro bezpečné a elegantní vyvedení přípojných míst v těsné blízkosti pracovních stolů v prostorách s dvojitými nebo dutými podlahami. Po vytvoření základních kabelových tras pomocí odpovídajícího podlahového instalačního systému se volně instalují na nebo pod stolem, pro nějž pak zajišťují spolehlivý přístup k napájení i datům. Dostatek prostoru pro potřebná spínací a zásuvková zařízení poskytnou přitom při výšce od 250 mm do 680 mm všechny běžně dodávané podlahové sloupky OBO. Mohou být osazeny spínači, zásuvkami a datovými přípojnými místy z různých konvenčních programů nebo vlastním systémem OBO s označením Modul 45^®, optimalizovaným právě k tomuto účelu.

Přístrojový systém Modul 45^® zahrnuje nejrůznější provedení silových i datových a ostatních slaboproudých přípojných míst. Mezi jeho silovými zásuvkami lze najít prakticky všechny celosvětově využívané zásuvkové standardy, včetně provedení s pootočením vývodů o úhel 33 stupňů, který zajistí optimální vyvedení kabelů připojených zařízení i při svislé instalaci a použití úhlových zástrček. V oblasti přenosu dat přináší mimo vystrojených zásuvek také širokou paletu nosičů datových konektorů RJ45, umožňující začlenit do jednotného designu datové konektory prakticky všech významných výrobců.

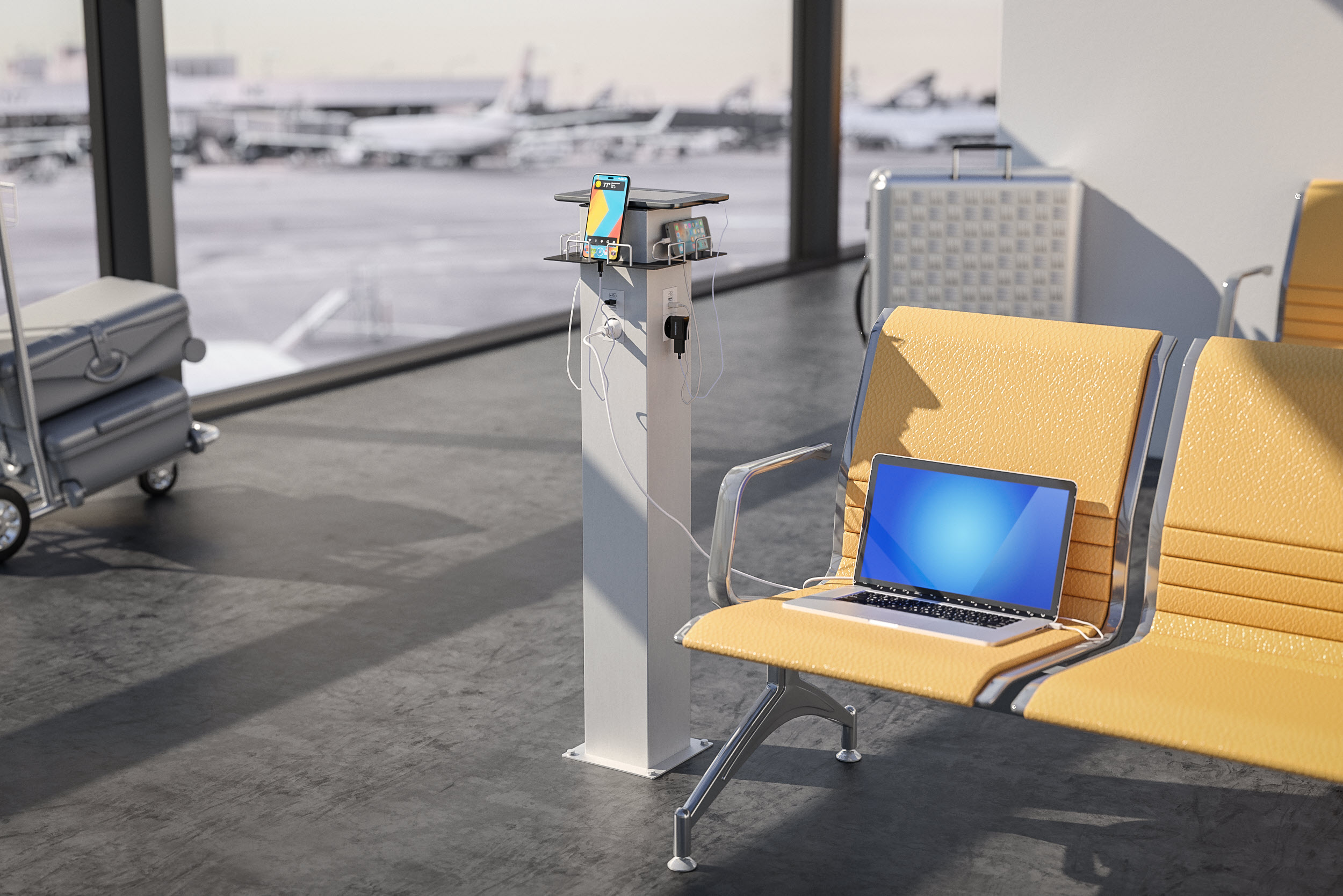

Obr. 3. Provedení podlahového sloupku v letištní hale

Sloupy fixované mezi podlahu a strop

Největší variabilitu přinášejí sloupy OBO instalované mezi podlahu a strop. Připojit je lze z podlahy nebo z prostoru nad podhledem, případně z „přiznaných“ elektrických rozvodů volně vedených pod stropem. Ve všech těchto případech zajistí pohodlné, a přitom spolehlivé zásobování energií i daty. Mezi podlahu a strop se upevňují pomocí speciálního pružinového rozpínacího zařízení, zajišťujícího pevnou lokální fixaci a zamezujícího, v souladu s normou, jejich otáčení. Současně toto upevnění dovoluje pozdější změny polohy bez poškození stropu nebo podlahy. Mimo silových a datových přípojných míst mohou nést tato provedení instalačních sloupů volitelně také osvětlení pracoviště. Jsou dodávány v obvyklých délkách 2 300 až 3 950 mm a několika desítkách standardních designů. Pro jejich přístrojové osazení platí totéž, co pro podlahové sloupky.

Specifickou variantu instalačních sloupů podlaha/strop představují provedení s napojením ze stropu prostřednictvím pružné hadice s přívodními datovými a silovými kabely. Nefixují se ke stropu, ale jsou opatřeny podstavcem v podobě masivní základové desky, bránící svou plochou a hmotností převrácení sloupu. Díky prodloužené ohebné připojovací hadici a podstavci je lze i po připojení volně přemisťovat prostorem v okruhu přibližně 1 až 1,5 m.

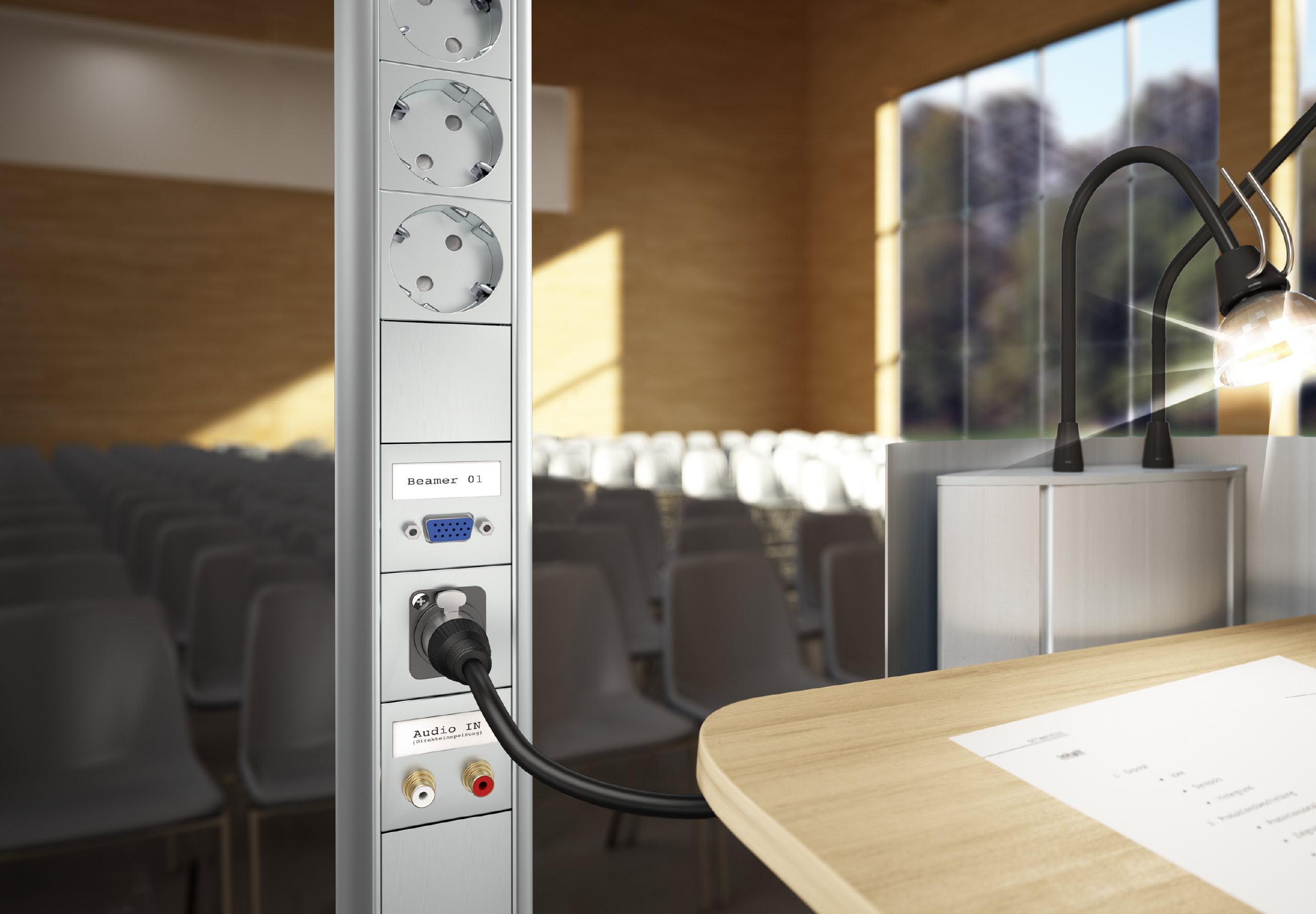

Obr. 4. Sloup mezi podlahu a strop zajistí spolehlivé zásobování energií i daty

Průmyslové sloupy

Instalační sloupy OBO nacházejí stále častější uplatnění také v průmyslové výrobě. Pro tyto účely jsou k dispozici jejich funkcionalistická provedení z masivního hliníkového profilu, plně kompatibilního se stavebnicovým systémem Item MB, který se těší velké oblibě zejména při návrhu strojírenských výrobních systémů. Průmyslové sloupy OBO sdružují do kompaktního, robustního celku přípojná místa silových a datových elektrických rozvodů, stlačeného vzduchu i hydraulických rozvodů. Změna stanoviště, například při úpravě výrobních procesů, je pak díky tomu mimořádně rychlá a jednoduchá.

Masivní podstavec zajišťuje spolehlivé upevnění k podlaze. Robustní prvek na jejich horním konci umožňuje snadné vyrovnání výškových rozdílů při fixaci do stropu. Sloupy lze přímo navázat na pochozí kabelové žlaby OBO – BKRS a stejně snadno je lze napojit i na prostorové kabelové trasy z kabelových žebříků a žlabů OBO. Základní profily jsou na všech stranách opatřeny drážkou odpovídající etablované rozteči Item, takže je lze osadit i zařízeními jako obrazovky, klávesnice, přenosové jednotky nebo ohebná potrubí stlačeného vzduchu, plynu, hydrauliky atd. K vystrojení lze využít všechny běžné varianty instalačních přístrojů, včetně zásuvek CEE 16 a 32 A, přípojných míst datové techniky všech výrobců, multimediálních konektorů, přístrojů na profilovou lištu, jednotek OBO typu IKR4 a IKR6 pro řadové přístroje, a celou řadu dalších normalizovaných technologických komponent.

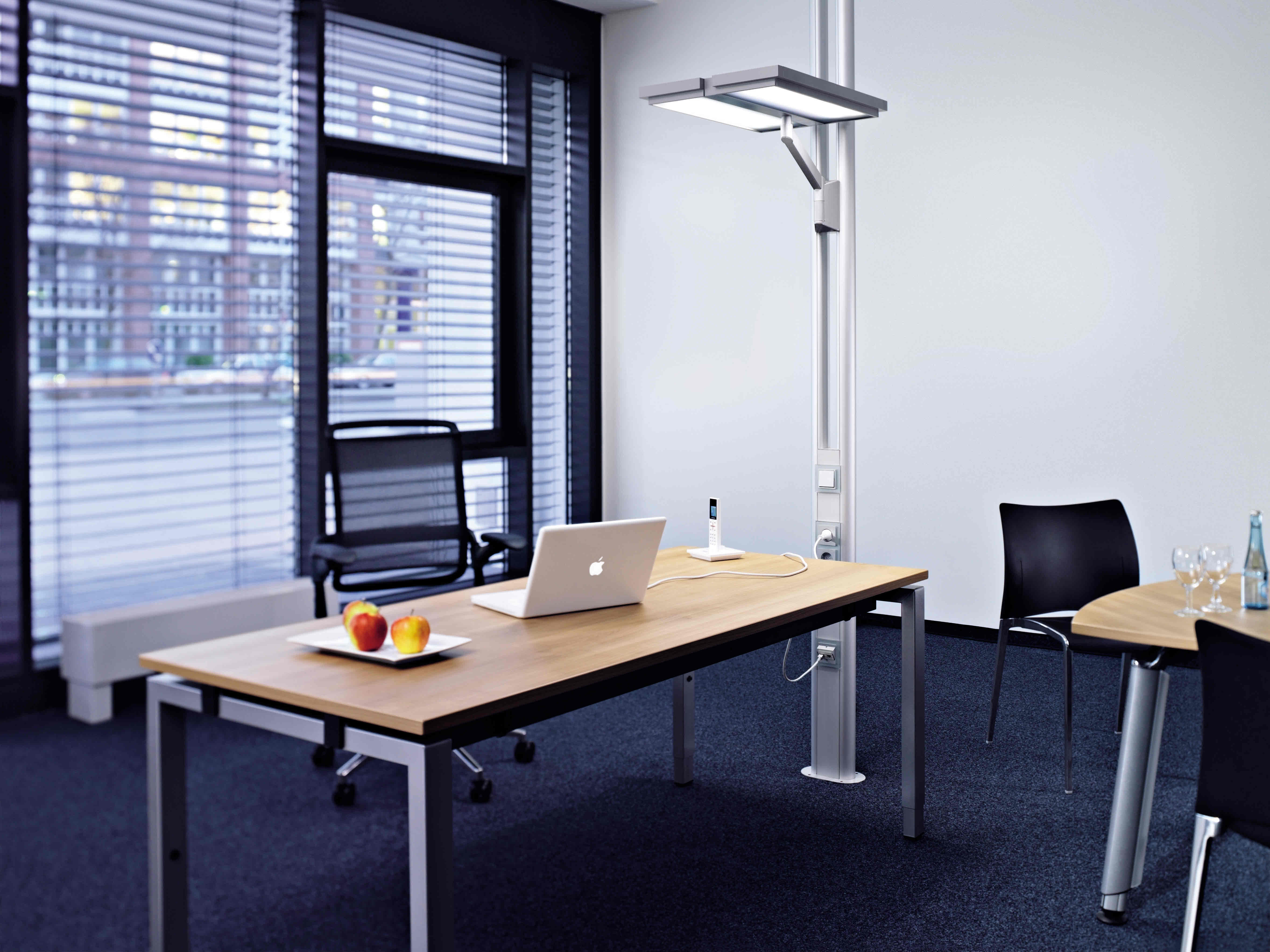

Obr. 5. Provedení instalačního sloupu s osvětlením pracoviště

Chytrá řešení

Jako vždy nabízí OBO praktická a flexibilní řešení pro téměř všechny problémy spojené s návrhem kvalitních pracovišť. Proto jsou mimo standardních provedení instalačních sloupků a sloupů k dispozici i jejich speciální provedení s možností individuální specifikace délky a barevnosti. V praxi mohou realizaci usnadnit také instalační sloupy propojené již z výroby, a sestavené na základě individuálních zákaznických požadavků na délku a vnitřní zapojení. Jsou dodávány včetně protokolu o funkční zkoušce, takže se takovýto instalační sloup pouze usadí na předem určeném místě a připojí k již existujícím částem rozvodů. To vše s minimálními časovými nároky.

V galerii níže:

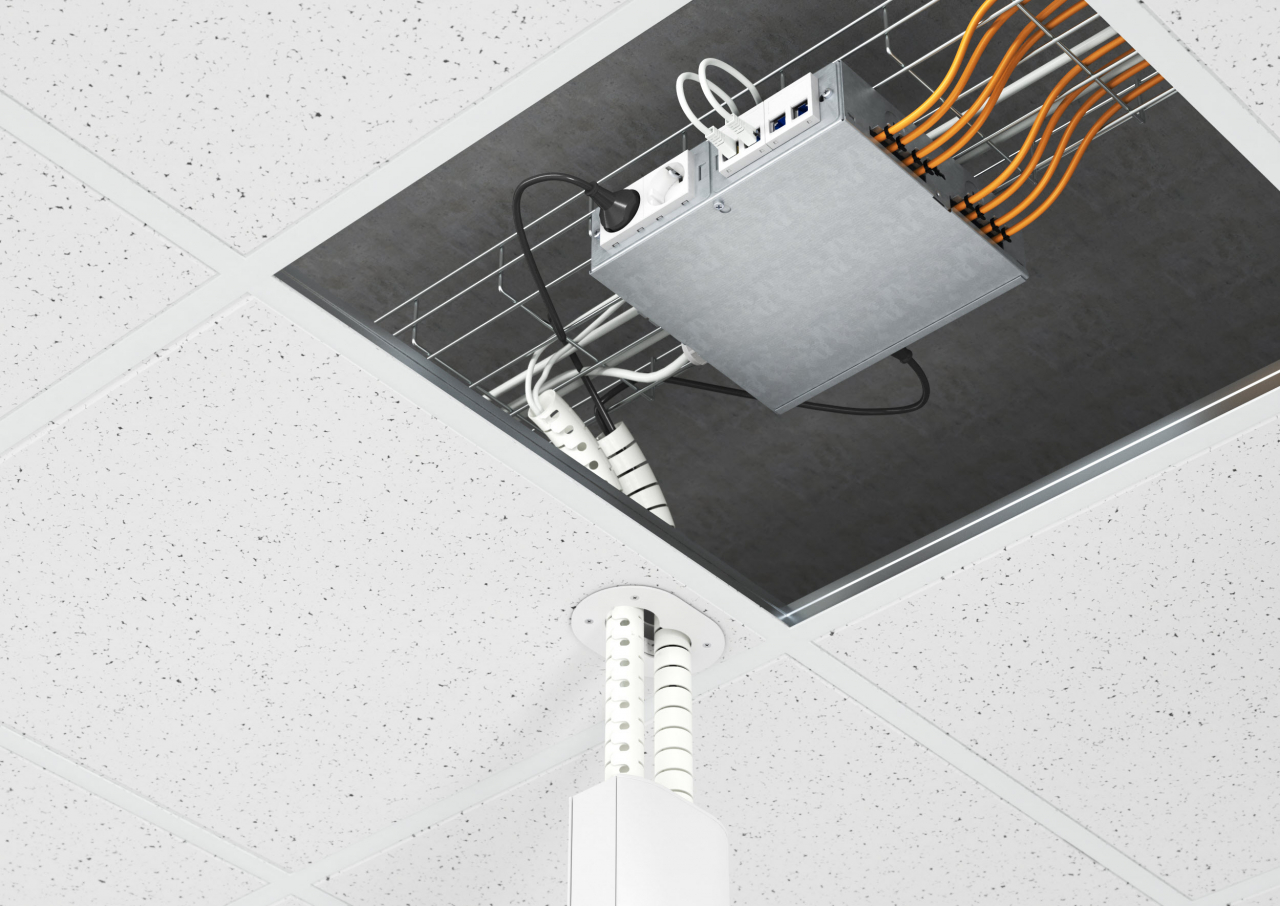

Obr. 6. Sloupy lze navázat na kabelové žlaby a snadno je napojit i na kabelové trasy

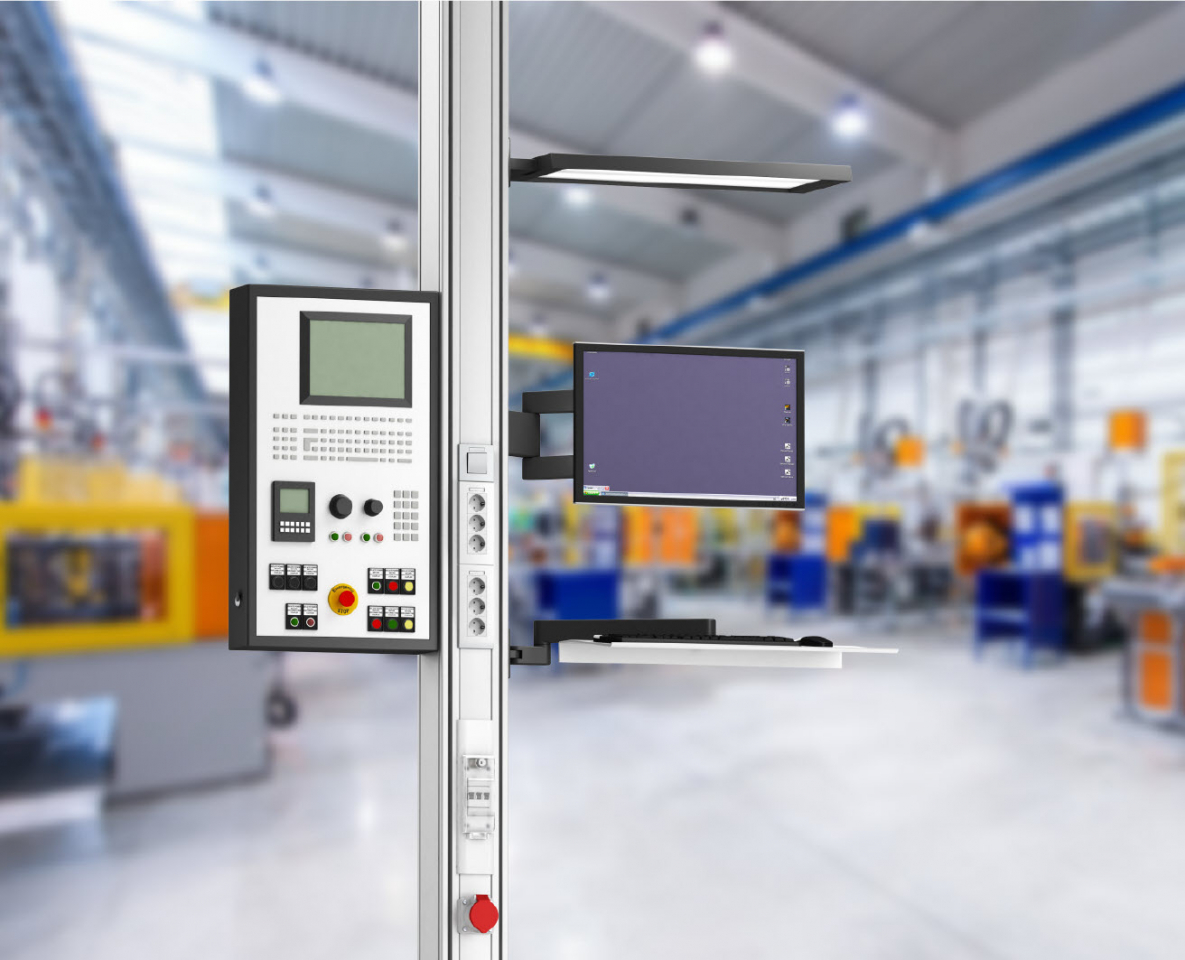

Obr. 7. Základní profily umožňují sloupy osadit zařízeními jako obrazovky, klávesnice atd.
