Formovací zdroj kondenzátorů měničů frekvence

Zdroj je primárně určen pro reformování elektrolytických kondenzátorů stejnosměrného meziobvodu měničů frekvence. Dobré služby však prokáže i jako regulovaný laboratorní zdroj použitelný k různým účelům.

Výstupní napětí je nastavitelné v rozsahu 0 až 1 000 V DC s limitací výstupního proudu až 2 A a maximálním výkonem 1 000 W. Výstup zdroje je galvanicky izolovaný od napájecí sítě a země. Náběhová rampa napětí dovoluje volbu v extrémně širokém rozsahu časů od 1 s až do 24 h s možností definice doby vypnutí po dosažení požadovaného napětí a také definice časového průběhu napětí. Připojená kapacitní zátěž je po vypnutí zdroje řízeně vybíjena až do nulové hodnoty napětí. Napájení je z běžné zásuvky 230 V/50 Hz.

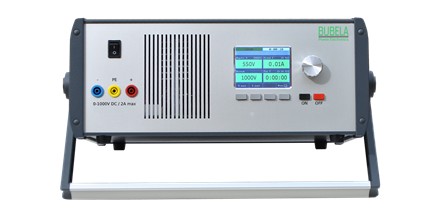

Konstrukce je koncipována formou přístrojové přenosné skříňky s rozměry 360 × 144 × 244 mm umožňující snadné přenášení. Zdroj disponuje barevným dotykovým displejem TFT, doplněným tlačítky a otočným ovladačem pro snadné ovládání. Stabilita výstupních veličin je ±2 V/±10 mA, výstupní napětí se nastavuje s krokem 1 V a proud s krokem 10 mA. Ovládání je možné i dálkově přes počítač připojený přes USB, RS485 nebo LAN. Takto lze provádět automatizované zkoušky a jejich vyhodnocení. Součástí dodávky jsou připojovací kabely s různými typy zakončení (banánky, krokosvorky a odizolované konce pro zapojení do svorkovnice).

BUBELA Power Electronics, s. r. o., Brno, tel. +420 602 285 981, e-mail: info@bubela.cz, www.bubela.cz
