Schmachtl – konektorová instalace gesis
11. 8. 2018 | Jiří Slavík | Schmachtl CZ, s. r. o. | www.schmachtl.cz
Konektorové propojení svítidel a dalších zařízení pomocí systému gesis nabízí firma Wieland již více než 30 let a elektroinstalace s použitím tohoto systému je nejrozšířenější na světě! Sortiment společnosti Wieland zahrnuje více než 20 000 druhů komponent z oboru automatizace, řízení a elektrotechniky.
Současná doba klade zvýšené požadavky na kvalitu, unifikaci, bezpečnost, flexibilitu a rychlost realizace elektroinstalace. Pomocí konektorů, které nahrazují běžnou svorkovnici svítidla, lze ušetřit až 70 % nákladů na zapojení a oživení zařízení. Další výhodou použití konektorů je zaručená bezpečnost instalace ve ztížených pracovních podmínkách a rovněž funkčnost jako spolehlivého systému pro snadnou a rychlou údržbu zařízení.

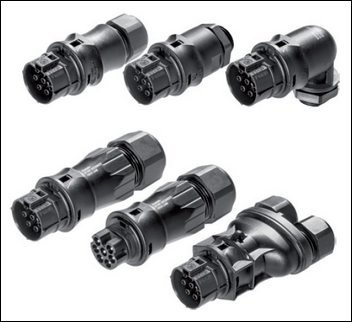

Obr. 1. Nové sedmipólové konektory v krytí IP69K
Novinky společnosti Wieland v roce 2018
Sedmipólový konektor v IP69K!
Nové modely RST® 20i6 a i7 mají větší počet pólů pro vyšší požadavky.
V návaznosti na trendy doby společnost Wieland Electric dále rozšiřuje svou skupinu produktů RST®. Poprvé v historii uvádí na trh šesti- a sedmipólovou variantu konektorů v krytí IP69K. Pro zvýšení bezpečnosti elektroinstalace jsou konektory dodávány v různých barevných variantách. Kompaktní konektory se základními údaji 250/400 V, 600 V UL/CSA, 20 A, IP66/68 (3 m, 2 h), 69 K se vyznačují vysokou modularitou a přizpůsobivostí požadavkům každé aplikace. Jsou k dispozici v rovném nebo úhlovém provedení a pro všechny běžně dostupné průměry kabelů. K připojení konektorů si uživatel může vybrat mezi šroubovou nebo krimpovací verzí.

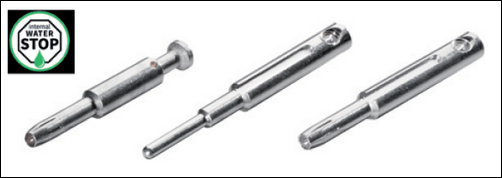

Obr. 2. Piny (kolíky) s těsněním
Konektory se vyrábějí v panelové verzi pro většinu standardních otvorů (M16, M20, M25). Takže používá-li uživatel vývodky na zařízeních, mohou být snadno a rychle nahrazeny konektory RST bez jakýchkoliv zásahů do zařízení.
Další novinkou je těsnění každého kontaktu konektoru.

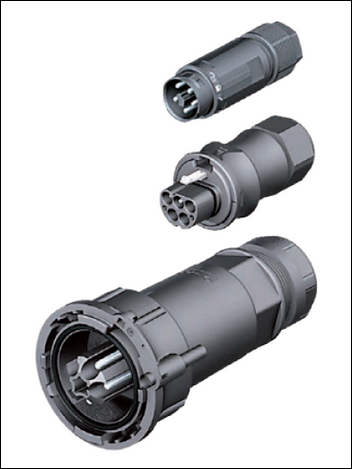

Obr. 3. Konektory RST® MINI, CLASSIC, POWER
RST®POWER
Konektory RST®POWER jsou schválené zkušebnou VDE a nyní mají taktéž certifikát UL 1682 (DIN EN 61984). Jestliže je zapotřebí větší proudové zatížení, až do 50 A, jsou tyto konektory správnou volbou.
Popis:
– čtyř- a pětipólové konektory,
– do 50 A a 400 V,
– kompaktní a robustní design a široké možnosti použití,
– normy UL 1682 a CSA C22.2 No.0-10 & 182.1-182. 13.

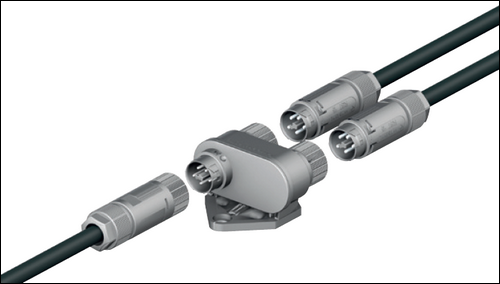

Obr. 4. Konektory RST® MINI a distribuční rozbočovač
RST®CLASSIC s certifikací IEC Ex
Hovoří-li se o prostředí s nebezpečím výbuchu, většinou je to v souvislosti s chemickým průmyslem nebo těžbou. Ale i ve většině oblastí zpracovatelského průmyslu je ochrana proti výbuchu hlavní problém. Dokonce i dřevozpracující podniky či velké pekárny využívají konektory se zvýšeným krytím a certifikací Ex. Tyto konektory se používají všude tam, kde vznikají nebezpečně vysoké koncentrace plynu, prachu apod. a je zapotřebí zabránit vzniku výbuchu.
Certifikace
RST® MINI – produktová řada RST16i2/3
Nejmenší konektor s nejvyšším krytím: IP 66/68/69 K. S novou řadou RST® MINI Wieland Electric přináší třetí rozměr své velmi úspěšné produktové řady RST®.
Popis:
– 16 A/250/400 V,
– IP66/68 (3 m, 2 h)/69 K,
– nový systém aretace, tzv. TWISTLOCK,
– průměr konektoru 19,9 mm (dvě a tři pole).

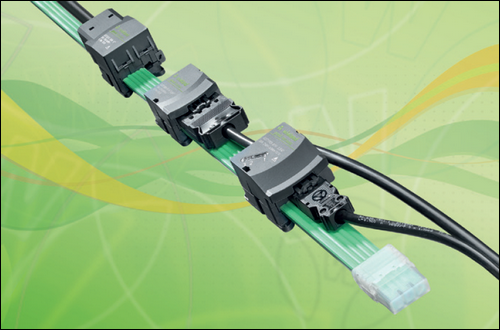

Obr. 5. Systém plochého vodiče gesis®nrg BASIC
RST® MINI – distribuční rozbočovač 1I/2O pro RST16i2/3 a RST16i4/5
Nejmenší konektor s nejvyšším krytím IP je nyní možné doplnit distribučním blokem pro dvou- až pětipólové varianty.
Popis:
– 16 A/250/400 V,
– IP66/68 (3 m, 2 h)/69 K,
– nový systém aretace, tzv. TWISTLOCK.
