Odolnost ve službách designu: Levit® v krytí IP44
28. 2. 2020 | Ing. Tomáš Drahoňovský, Ph.D., ABB, s. r. o. | www.abb.com
Celá stavba v jednotném designovém pojetí elektroinstalace. To je časté a logické přání zákazníka. A to i v místech, která mohou být vystavena prachu a vlhkosti. Takovými typickými místy jsou např. koupelna, kuchyň s vestavěnými velkými spotřebiči, balkon, terasa a další. Kde přístroje pro montáž na omítku designem neobstojí, nabízí se řešení v přístrojích pro zapuštěnou montáž v IP44. Vyhoví po stránce bezpečnosti i designu.

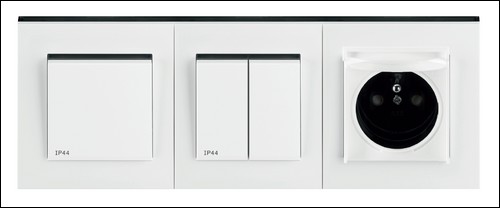

Levit® v IP44 je charakteristický jedinečnou konstrukcí. Jedinečná konstrukce = využití standardních rámečků. A to je podstatný rozdíl oproti ostatním designovým řadám. Pro zajištění stupně krytí IP44 doporučujeme montáž maximálně do trojnásobných rámečků, a to jak pro vodorovnou, tak i pro svislou montáž.
Barevná škála IP přístrojů v řadě Levit nabízí pět barevných verzí (bílá/bílá, macchiato/bílá, bílá/kouřová černá, onyx/kouřová černá a titanová/ kouřová černá). Přístrojové vybavení zahrnuje základní přepínače a ovládače v řazení 6, 7 a 6/0, dále spínač řazení 5 a jednonásobnou zásuvku s clonkami a s víčkem.
Všechny přístroje jsou vyráběny v souladu s normou ČSN EN 60529 (stupně ochrany krytem), a tudíž jsou na čelní straně opatřeny příslušnou značkou.
Věříme, že tato novinka ještě více podpoří úspěch designové řady Levit® , která překonala za pět let, co byla uvedena na trh, 5 milionů prodaných kusů.
Zákazníka vždy potěší, když si může vybrat. Dvacet barevných verzí v pěti designových řadách přístrojů IP44 pro zapuštěnou montáž z nabídky ABB, s. r. o., již dává dost velký prostor pro splnění přání zákazníků. Vedle novinek Levit® a Levit®M jsou to designy Tango®, Element® a Time®.
Přístroje pro montáž do hořlavých podkladů a na ně – správné přístroje na problematické povrchy
Všeobecné požadavky pro montáž elektrických zařízení na hořlavé hmoty a do hořlavých hmot stanovuje norma ČSN 33 2312 ed. 2. Při ukládání elektrických zařízení na hořlavé podklady a do nich musí být provedena taková opatření, která zajistí, že elektrická zařízení nemohou způsobit vznícení stěn (případně jejich výplní), podlah a stropů, případně podhledů (včetně jejich výplní).
Norma dovoluje do normálně hořlavých látek a na ně montovat domovní elektrické přístroje, krabicové rozvodky a krabice s elektrickými přístroji do 16 A a do 400 V, jestliže jsou vyrobeny z látky alespoň odolné proti šíření plamene.
Normálně hořlavé látky jsou definovány v ČSN EN 60598-1 ed. 6 Svítidla – Obecné požadavky a zkoušky jako materiál, který má zápalnou teplotu minimálně 200 °C a při této teplotě se nedeformuje nebo neměkne. Příkladem je dřevo a materiály na bázi dřeva s tloušťkou větší než 2 mm. Po konzultaci s tvůrcem normy ČSN 33 2312 ed.2 a HZS ČR lze dovodit, že tyto požadavky jsou splněny pro třídu hořlavosti B až E při tloušťce materiálu větší než 2 mm.
Látky odolné proti šíření plamene ve smyslu ČSN EN 60670-1 jsou látky splňující normu ČSN EN 60695-2-11 ed. 2 pro hodnoty uvedené v ČSN EN 60670-1.
Požadavky na elektroinstalační krabice a úplné kryty stanovuje evropská harmonizovaná norma ČSN EN 60670-1 – Krabice a úplné kryty pro elektrická příslušenství pro domovní a podobné pevné elektrické instalace. Mimo jiné je v této normě uvedeno, jaké tepelné vlastnosti musejí krabice, a tedy i přístroje do nich montované, splňovat.
Části z izolačního materiálu, které by mohly být vystaveny tepelnému namáhání v důsledku elektrických vlivů a jejichž poškození by mohlo narušit bezpečnost, nesmí být nepřiměřeně ovlivněny nadměrným teplem a hořením. Kontrola se provádí pomocí zkoušky žhavou smyčkou podle ČSN EN 60695-2-11 za dále uvedených podmínek.
Zkouška prováděná při 850 °C:
– u částí z izolačního materiálu, které jsou nutné k udržení proudovodných částí a/ nebo částí ochranného obvodu v jejich poloze (s výjimkou částí z izolačního materiálu, které jsou nutné k udržení ochranné svorky v její poloze v krabici),
– u částí úplných krytů z izolačního materiálu určených pro duté stěny, duté stropy, duté podlahy a nábytek.
Zkouška prováděná při 650 °C:
– u částí z izolačního materiálu, které nejsou nutné k udržení proudovodných částí v jejich poloze (i když jsou s nimi v kontaktu),
– u částí z izolačního materiálu udržujících ochrannou svorku v její poloze.
Společnost ABB, s. r. o. si je plně vědoma zodpovědnosti vůči spotřebitelům, a proto její výrobky, které jsou určeny pro montáž do hořlavých podkladů a na ně, splňují požadavky výše uvedených norem. Pro montáž do hořlavých podkladů (s třídou reakce na oheň B až E) při použití příslušné elektroinstalační krabice (odolnost do 850 °C) lze používat běžné spínače a zásuvky s bezšroubovými svorkami (tj. typové řady 3559, 5519 a 5513) a běžné rámečky designových řad Tango Levit®, Levit®M, Neo®, Neo®Tech, Element® a Time®, a to ve všech barevných variantách.
Dále je možné pro tyto účely používat přístroje s krytím IP44 u řad Tango®, Levit®, Levit®M, Element® a Time® a všechny přístroje z řady Decento® v provedení s porcelánovými rámečky (dřevěné NE). Pro montáž na hořlavé podklady lze používat běžné spínače a zásuvky řad Praktik, Variant+ a Garant, opět ve všech barevných variantách.
Značení výrobků Podle ČSN 33 2312 ed. 2 lze na a do normálně hořlavých látek bez dalších opatření montovat elektrická zařízení, jsou-li k této montáži výrobcem určeny. Toto určení je obsaženo v průvodní dokumentaci a/nebo nesmazatelnou značkou na výrobku:
Vzhledem k tomu, že díky uplatnění nařízení evropské legislativy došlo k rozšíření nabídky přístrojů vhodných pro montáž na a do hořlavých podkladů, nebude již nadále prováděno značení těchto výrobků nesmazatelnou značkou na výrobku (jak to striktně vyžadovala již neplatná norma), nýbrž tato možnost je uvedena v tomto dokumentu, což je podle platné ČSN 33 2312 ed. 2 považováno za dostačující.
Jelikož výše uvedené požadavky evropské normy splňovaly přístroje uvedené v tomto dokumentu vždy, neměla by tato změna způsobit žádné větší problémy při identifikaci přístrojů, které lze na rizikové materiály použít. A to ať budou, či nebudou označeny příslušnou značkou.
Vyšlo v časopise Elektro č. 2/2020 na straně 32.
