Diagnostika hračkou

6. 3. 2017 | Murrelektronik CZ | www.murrelektronik.cz

Sběrnicový systém Cube společnosti Murrelektronik nabízí rozsáhlé diagnostické možnosti. Nová diagnostická brána Cube67 (gateway) přístup k těmto datům nyní ještě více usnadňuje. Toto řešení se snadno implementuje, zajišťuje jasná hlášení při poruše a díky rychlejšímu odstranění poruch umožňuje vysokou disponibilitu strojů a zařízení.

Systém Cube společnosti Murrelektronik je výkonný decentralizovaný sběrnicový systém, který se používá v mnoha strojích a zařízeních. Má modulární strukturu a díky množství vstupních, výstupních a multifunkčních modulů a široké škále funkčních modulů (např. IO link, RS 485 atd.) mohou být instalace přizpůsobeny přesně na míru konkrétním požadavkům daného využití. Systémovým kabelem jsou přenášena komunikační data i napájecí napětí, přičemž ke čtyřem větvím každého sběrnicového uzlu lze připojit až 32 modulů. Rozhodující výhody systému Cube přináší konektorové připojení, kompletně zalitý plášť modulů, charakteristické multifunkční kanály a rozsáhlé diagnostické možnosti.

Systém Cube společnosti Murrelektronik
Vyhodnocení diagnostických dat a jejich využití představovalo dosud spoustu práce pro programátora. Tuto práci bylo často nutné provádět pro každé zařízení zvlášť, protože různé řídicí systémy vyžadují různé diagnostické koncepce. U některých řídicích systémů nemohl být dosud dokonale využit kompletní rozsah diagnostických možností. Důsledek: chyby nebylo možné dostatečně rychle lokalizovat, v nejhorším případě docházelo k dlouhým provozním výpadkům. To stálo čas, peníze a nervy.

S tím je teď konec!

S novou diagnostickou bránou Cube67 máte k dispozici šikovný nástroj, který ze systému Cube velmi jednoduše a rychle získá diagnostická data a poskytne je dále.

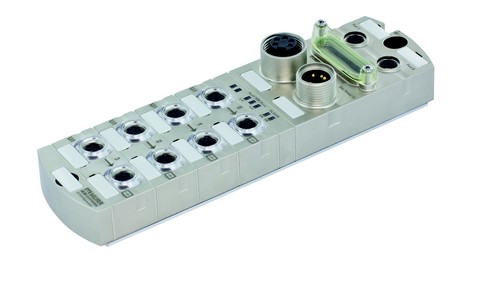

Díky své robustní konstrukci a osvědčenému pouzdru je tato diagnostická brána předurčena pro použití v drsném průmyslovém prostředí. Zapojuje se do vedení mezi sběrnicovým uzlem Cube a (až) čtyřmi větvemi. Prostřednictvím standardního ethernetového rozhraní je diagnostická brána propojena s nadřazenou komunikační rovinou.

Kompletní znázornění topologie

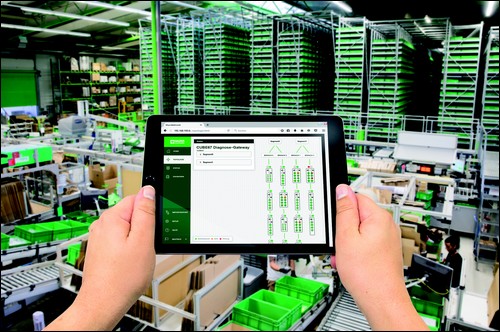

Když se spustí systém Cube, načte diagnostická brána celou topologii a následně celou procesní komunikaci a všechna diagnostická hlášení. Modul tato data vizuálně upraví a znázorní všechny informace - bez ohledu na systém řízení a bez jakéhokoli dalšího softwaru - v libovolném prohlížeči a také nezávisle na platformě, vždy stejným způsobem. Každý, kdo má přístup ke komunikační síti, může přistupovat k těmto datům, například na HMI, pomocí tabletu nebo počítače v kanceláři.

Na obrazovce se automaticky zobrazí uspořádání modulů jako přehledná topologie a rovněž ve formě tabulky. Zobrazí se zde veškerá provozní data, například stavy jednotlivých vstupů a výstupů. Diagnostická hlášení systému se zobrazí jak graficky v topologii, tak i v přehledné tabulkové formě.

Velkou výhodou tohoto nástroje je paměť diagnostických hlášení. V ní se zaznamenávají „přechodné chyby“, tj. chyby, které se vyskytují pouze dočasně, například pokud při porušení kabelu dochází v určitém úhlu na dráze vlečného řetězu k přerušení kontaktu nebo pokud se některý senzor vždy v určitou denní dobu „přehřívá“ z důvodu slunečního záření. „Přechodná chyba“, která již není akutní, se v řídicím systému již nezobrazuje. Je v podstatě „odstraněná“. To je však špatně, protože často je taková chyba předzvěstí počínajícího většího problému.

Systém Cube společnosti Murrelektronik

Označení modulů a chybová hlášení ve formátu prostého textu

Nástroj poskytuje ke stažení přehlednou tabulku ve formátu CSV, která obsahuje přehled modulů, komponent a také všech vstupů a výstupů daného řešení. V této tabulce je možné přiřadit název komponentám a spravovat označení pro všechny možné chyby ve formátu prostého textu. Tato tabulka se zpětně importuje a nástroj pak používá tyto názvy a označení.

Uživatel tak neuvidí - jak ve znázornění topologie, tak i tabulkovém seznamu - již žádná „zakódovaná“ chybová hlášení, ale jasná oznámení jako „Zkrat na hydraulickém agregátu“ nebo „Přerušení vodiče na analogovém snímači, port dva čerpací jednotky“. S takovými informacemi se závady najdou rychle.

Aby je bylo možné chyby také rychle odstranit, je možné prostřednictvím CSV souboru do systému importovat dokonce i pokyny pro postup s konkrétními návrhy řešení, např. „Zavřít ventil“ nebo „Vyměnit vedení“. V ideálním případě bude v tabulce uloženo i identifikační číslo dílu, který je třeba vyměnit a tím se odstranění závad urychlí.

Data diagnostické brány Cube67 je možné uložit pro export nebo pro statistické průzkumy. Nabízí se tak například možnost počítat cykly spínání vstupů a výstupů, a tyto informace použít pro prediktivní údržbu v pravidelných intervalech. Prostřednictvím formátu výměny dat lze data použít i pro jiné systémy a integrovat přímo do různých aplikací, například ERP a cloudové systémy.

Nejrůznější možnosti využití

Výhody diagnostické brány Cube67 využijí nejrůznější osoby podílející se na životním cyklu strojů a zařízení, například:

• technik uvádějící zařízení do provozu, který může pomocí diagnostické brány prohlížet topologii a včas odhalit slabá místa, jako jsou zkraty nebo chyby topologie (tj. rozdíly mezi požadovanou a skutečnou konfigurací). Modul je velmi užitečný také pro IO testy.
• servisní technik výrobce stroje nebo zařízení, který může dočasnou integrací diagnostické brány rychle lokalizovat chyby a rychle je opravit, aby byla zajištěna vysoká disponibilita stroje. Také dlouhodobá integrace je zajímavá, prostřednictvím vzdáleného přístupu poskytuje vhled do stroje nebo zařízení a umožňuje například vzdáleně instruovat elektrikáře na místě.
• operátor stroje nebo zařízení, který trvale integruje diagnostickou bránu a může včas reagovat na hrozící problémové situace. V nejlepším případě budou také do systému začleněny pokyny pro konkrétní chybové případy - a servisní pracovník již může cestou ve skladu vyzvednout správný náhradní díl.

Pro více informací navštivte www.murrelektronik.cz.
