Schmachtl – jednoduchá elektroinstalace pomocí konektorů gesis RST

Jiří Slavík | Schmachtl CZ s. r. o. | www.schmachtl.cz

Při přechodu od klasické instalace svítidel ke konektorové elektroinstalaci průmyslových svítidel např. pro zahradnictví, skleníky a vertikální farmy a rostlinné stěny lze očekávat až pětkrát rychlejší postup prací (obr. 1).

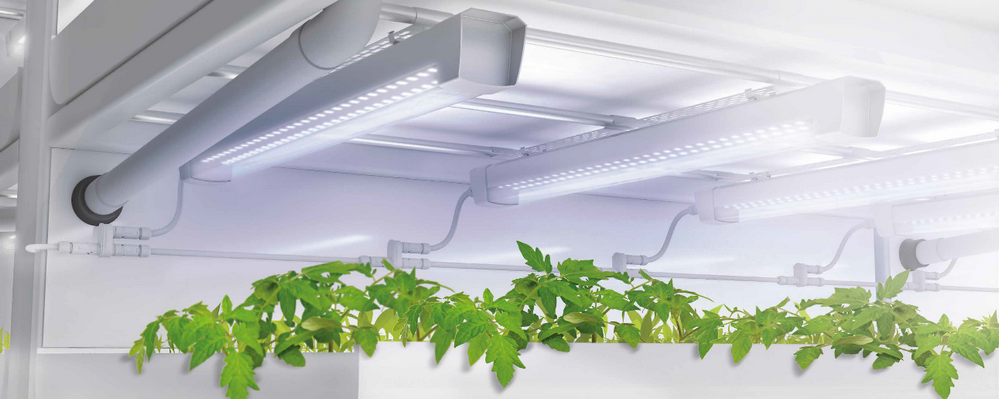

Obr. 1. Instalace průmyslových svítidel
Obr. 1. Instalace průmyslových svítidel

Klasická elektroinstalace

Při klasické elektroinstalaci uživatel řeší nejprve zkrácení vodičů na příslušnou délku, odpláštění kabelů, protažení vodičů do rozbočných krabic, odizolování vodičů, zapojení vodičů a nakonec uzavření rozbočné krabice. Časová náročnost 20 min (obr. 2).

Konektorová elektroinstalace s použitím konektorů Wieland gesis RST

Rozvod elektroinstalace lze vyřešit výběrem požadované délky prefabrikovaných kabelů a zapojením do rozvodného bloku. Připojení svítidla systémem plug-and-play: stačí pouze zacvaknout konektor do svítidla. Časová náročnost 4 min (obr. 3).


Obr. 2. Časová náročnost klasické elektroinstalace – 20 min, Obr. 3. Časová náročnost konektorové elektroinstalace – 4 min

Všeobecné výhody konektorové instalace:
– ochrana před nebezpečným dotykem elektrického zařízení,
– snadná topologie kabeláže,
– jednoduchá výměna zařízení,
– jednoduché rozšíření, úpravy dispozic,
– instalační prvky opakovaně použitelné,
– mechanické kódování,
– integrovaná aretace a snadné zapojení.

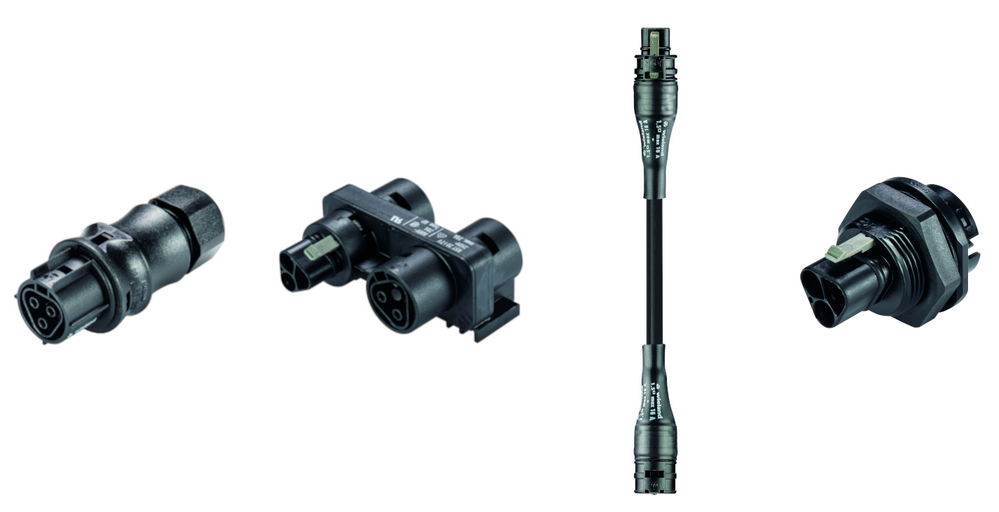

Obr. 4. konektorový systém gesis
Obr. 4. Konektorový systém gesis

Novinka společnosti Wieland vkonektorové instalaci

Inovativní modulární konektor MOLA® pro RST® MINI s technologií pružinové svorky (obr. 4).

Nyní je elektroinstalace individuálně přizpůsobitelná a ještě flexibilnější než kdykoliv předtím. Tento nový modulární konektor byl optimalizován pro svítidla, ale dobře se uplatní i v mnoha dalších oblastech. Možné aplikace sahají od motorů přes ventilátory, ohřívače a měniče až po regulátory a podobná zařízení. Díky tomu je instalace jakékoliv aplikace s modulárními konektory RST® MINI flexibilnější, rychlejší a bezpečnější (obr. 5).

Konektor RST® MINI se ve svítidlech skutečně uplatní díky minimální velikosti s 20mm upevňovacím závitem a volitelnou ochranou proti protáčení. Není třeba vnitřní svorkovnice svítidla, vhodný je také pro průběžnou montáž.

Nejvyšší stupeň ochrany díky těsnění jednotlivých kontaktů poskytuje dodatečnou ochranu proti pronikání vlhkosti a stupeň krytí IP66/68/69 zabraňuje pronikání vody zvenčí.

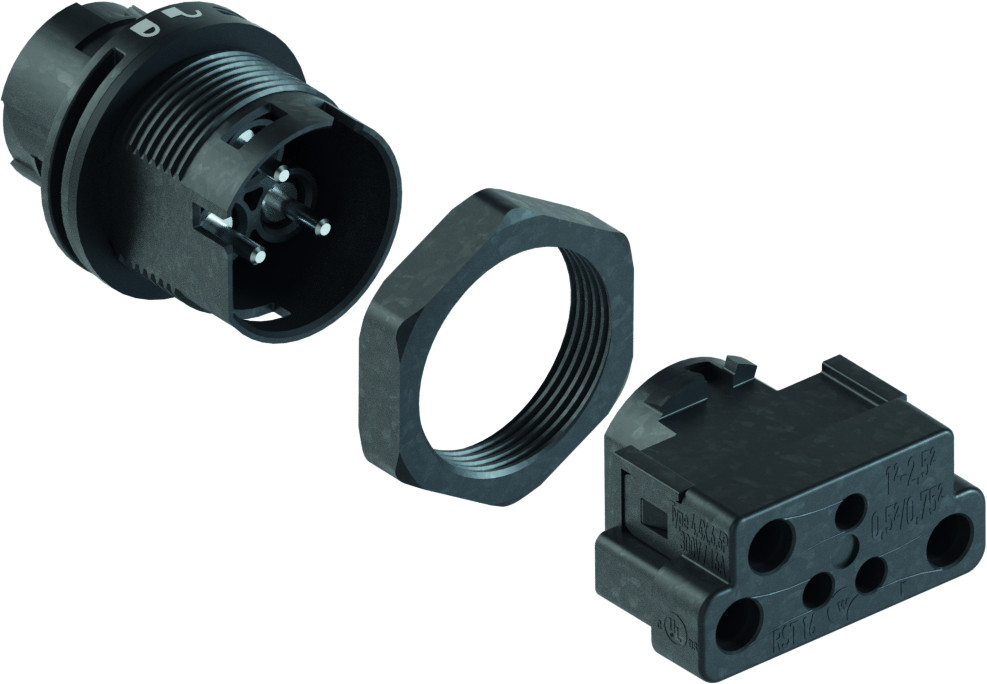

Obr. 5. Konektor MOLA
Obr. 5. Konektor MOLA

Snadná instalace + manipulace

RST® MINI se snadno používá, ať už je konvenční, nebo modulární.

S modulární konstrukcí lze vnitřní kabelové svazky připravit podle potřeby přímo na stavbě. Konektor je vybaven pružinou push-in. Konektor je vhodný pro automatické zapojení, ale lze jej snadno zapojit i ručně. Nahrazuje vnitřní svorkovnici svítidla díky vnitřnímu připojení a zkracuje dobu připojení využitím technologie připojení push-in pružinovou svorkou. Dva piny na pól – pro průběžné a vnitřní zapojení (obr. 6).

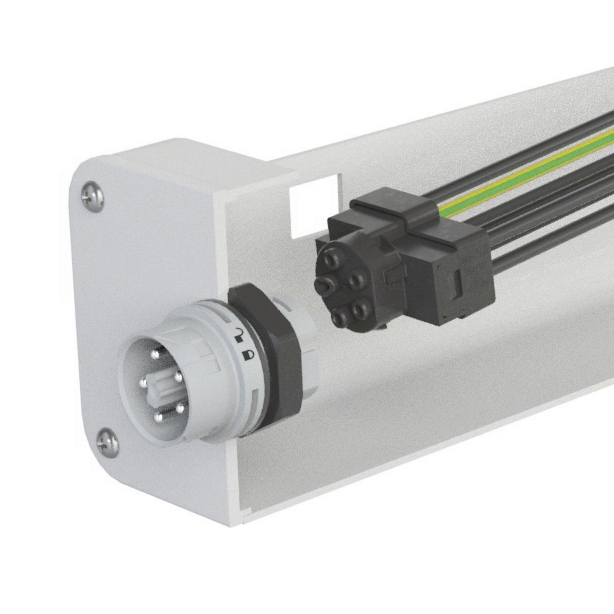

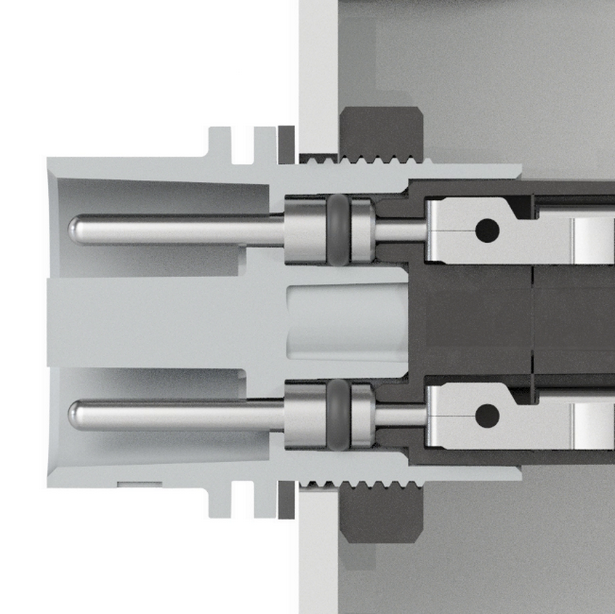

Obr. 6. Systém zapojení

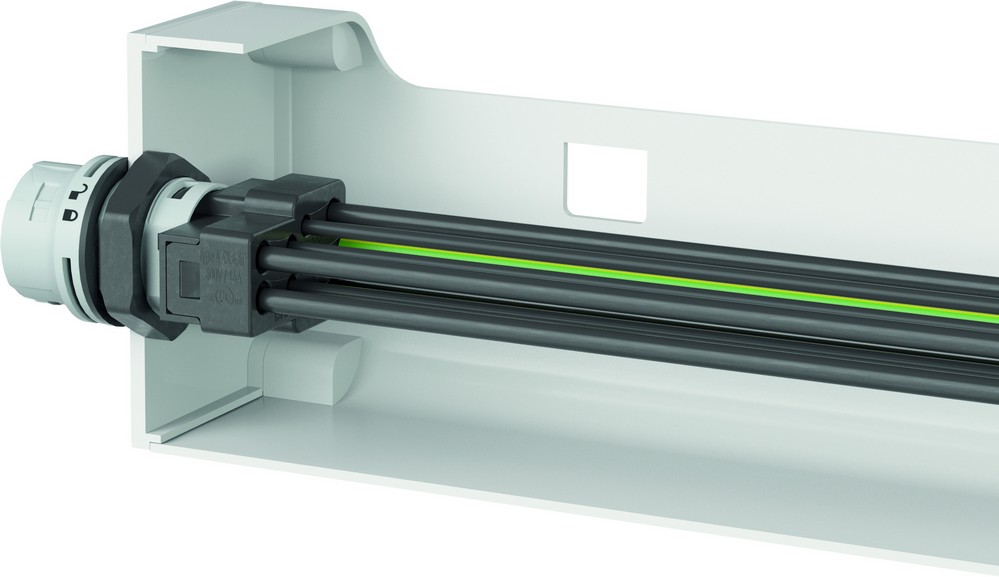

Obr. 7. Hotová instalace s pomocí konektoru MOLA
Obr. 7. Hotová instalace s pomocí konektoru MOLA

Snadná instalace HOTOVO!

Zařízení bylo profesionálně nainstalováno během okamžiku (obr. 7).

Snadné, rychlé, bezpečné a modulární!
